Serielle Widerstandsheizleitungen
Präzise Temperaturhaltung und zuverlässiger Frostschutz
Als international agierender Hersteller elektrischer Begleitheizungssysteme entwickelt und produziert eltherm hochwertige Heizleitungen für unterschiedlichste industrielle Anwendungen. Unsere Lösungen kommen überall dort zum Einsatz, wo Prozesse zuverlässig vor Frost geschützt oder Medien konstant auf Temperatur gehalten werden müssen, um reibungslose Abläufe zu garantieren.
Dank verschiedener Ausführungen des Außenmantels eignen sich unsere seriellen Widerstandsheizleitungen für verschiedene Temperaturbereiche. Sie erfüllen damit höchste Anforderungen hinsichtlich Flexibilität, chemischer Beständigkeit und mechanischer Belastbarkeit.
Keyfacts
- Temperaturbeständigkeit bis zu 900 °C
- hohe Flexibilität und kleine Biegeradien
- Fluorpolymer-Isolierung für anspruchsvolle Umgebungen
- feuchtigkeitsbeständige Ausführungen
- hohe chemische Widerstandsfähigkeit
- verschiedene Leistungsbereiche
- komplettes Zubehör-Programm inkl. Thermostaten und Regeltechnik
Wie funktionieren Heizleitungen?
Elektrische Heizkabel erzeugen Wärme durch den elektrischen Widerstand eines leitfähigen Materials. Fließt Strom durch den Heizleiter, entsteht Wärmeenergie, deren Leistung entsprechend dem ohmschen Gesetzt abhängig vom Widerstand, dem Stromdurchfluss und der angelegten Spannung ist. Der Stromfluss darf dabei nicht so hoch werden, dass die Schmelztemperatur des Leitermaterials oder die Grenztemperatur des Isolierträgers erreicht wird. Zur Leistungssteuerung können mehrere Widerstände in Serie geschaltet werden. Die Leistungsregelung erfolgt je nach Anwendung über die entsprechende Mess- und Regeltechnik.

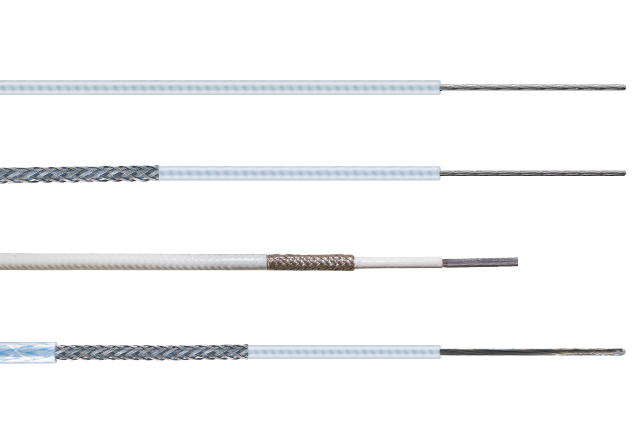

Heizleiter
Verlitzt oder gewendelt
Isolierhülle
Fluorpolymer
Schutz
Schutzgeflecht (Cu, vernickelt)
Außenmantel
Fluorpolymer
Serielle Heizkabel
Serielle Heizkabel werden häufig als Meterware angeboten und individuell an die jeweilige Anwendung angepasst. Der Aufbau basiert auf einem verlitzten oder gewendelten Heizleiter mit Isolierhülle und zusätzlichem Schutzgeflecht. Für erhöhte mechanische Anforderungen stehen Varianten mit zusätzlichem Außenmantel zur Verfügung.
Serielle Heizkabel eignen sich insbesondere für Anwendungen mit definierten Leistungsanforderungen und konstanten Heizleistungen.
Heizband
Heizbänder werden vor allem für Anwendungen verwendet, die eine hohe Flexibilität und Leistung erfordern. Der Aufbau entspricht dabei einem seriellen Heizkabel, mit dem Unterschied, dass sie innerhalb einer zusätzlichen Isolierung doppelt verlegt sind und dadurch mehr Leistung bringen können. Ein Heizband ist aufgrund seines Aufbaus widerstandsfähiger und optimal geschützt bei gleichzeitig besonders hoher Flexibilität. Häufigen Anwendungsbereiche gibt es im Bereich der Behälterbeheizung.
Hinweise zur Montage und Installation von Festwiderstandsheizkabeln
Für eine sichere Installation sollten unter Anderem folgende Punkte berücksichtigt werden:
- Oberflächen sollten sauber und möglichst frei von Unebenheiten sein.
- Heizkreise sollte mit Original-Zubehör installiert werden.
- Im Bereich von Pumpen, Ventilen und anderen Einbauteilen ist auf eine wartungsfreundliche Verlegung zu achten.
- Zulässige Temperaturbereiche, wie Umgebungs- und Haltetemperaturen, müssen eingehalten werden.
- Der Einsatz geeigneter Temperaturregler unterstützt einen sicheren Betrieb.
Produkte
ELKM-AG-E
ELKM-AG-N
ELKM-AG
ELKM-AG-L
ELKM-A
ELKM-AE
ELKM-AS
FAQ
Serielle Heizkabel bestehen aus einem Heizleiter, der von einer Isolierung umgeben ist. Durch das Anlegen von Spannung wird über den Widerstand Wärme erzeugt (Ohmsches Gesetz).
Das Kürzen von Festwiderstandsheizleitungen ist nicht zulässig. Anders verhält es sich bei selbstregulierenden Heizleitungen – hier ist das Kürzen aufgrund der Charakteristik kein Problem.
Insgesamt gibt es viele unterschiedliche IP-Schutzklassen, die aus zwei Kennziffern zusammengestellt werden. Genau geregelt sind die IP-Schutzklassen unter Anderem gemäß ISO 20653 und DIN EN 60529.
Das Heizband ist ein flacher, isolierter elektrischer Widerstand, der sich unter Spannung erwärmt. Im Inneren besteht das Heizband aus einem elektrisch leitenden Material umgeben von Isoliermaterialien.
