In explosionsgefährdeten Bereichen sorgen zertifizierte elektrische Begleitheizungslösungen

… für mehr Sicherheit und Zuverlässigkeit!

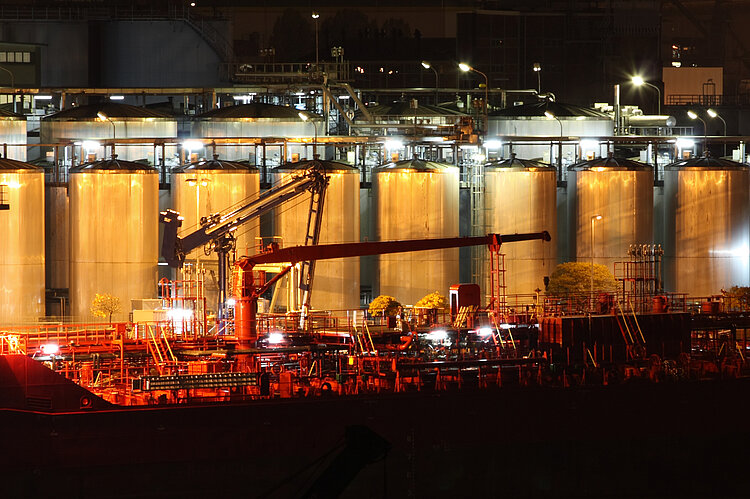

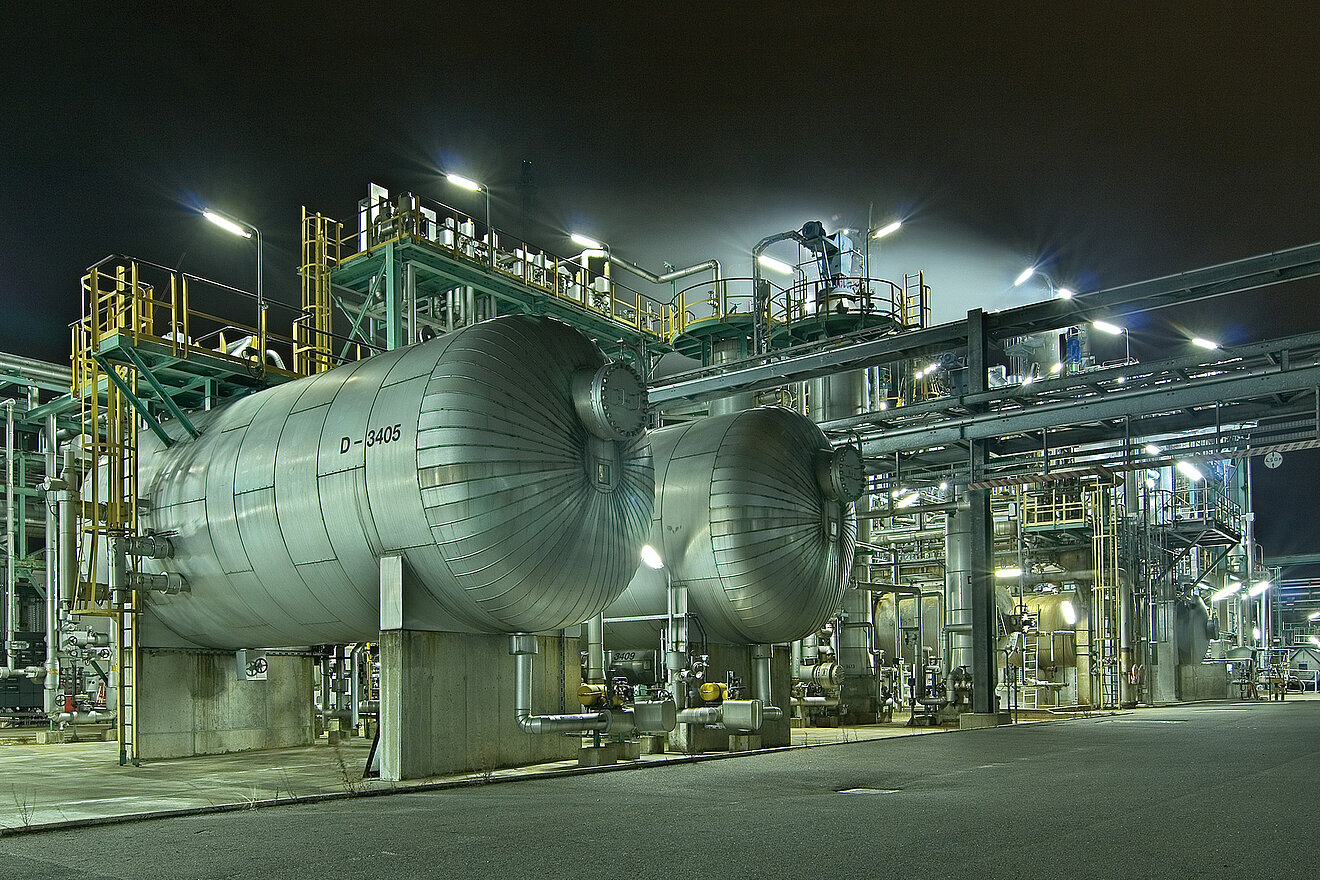

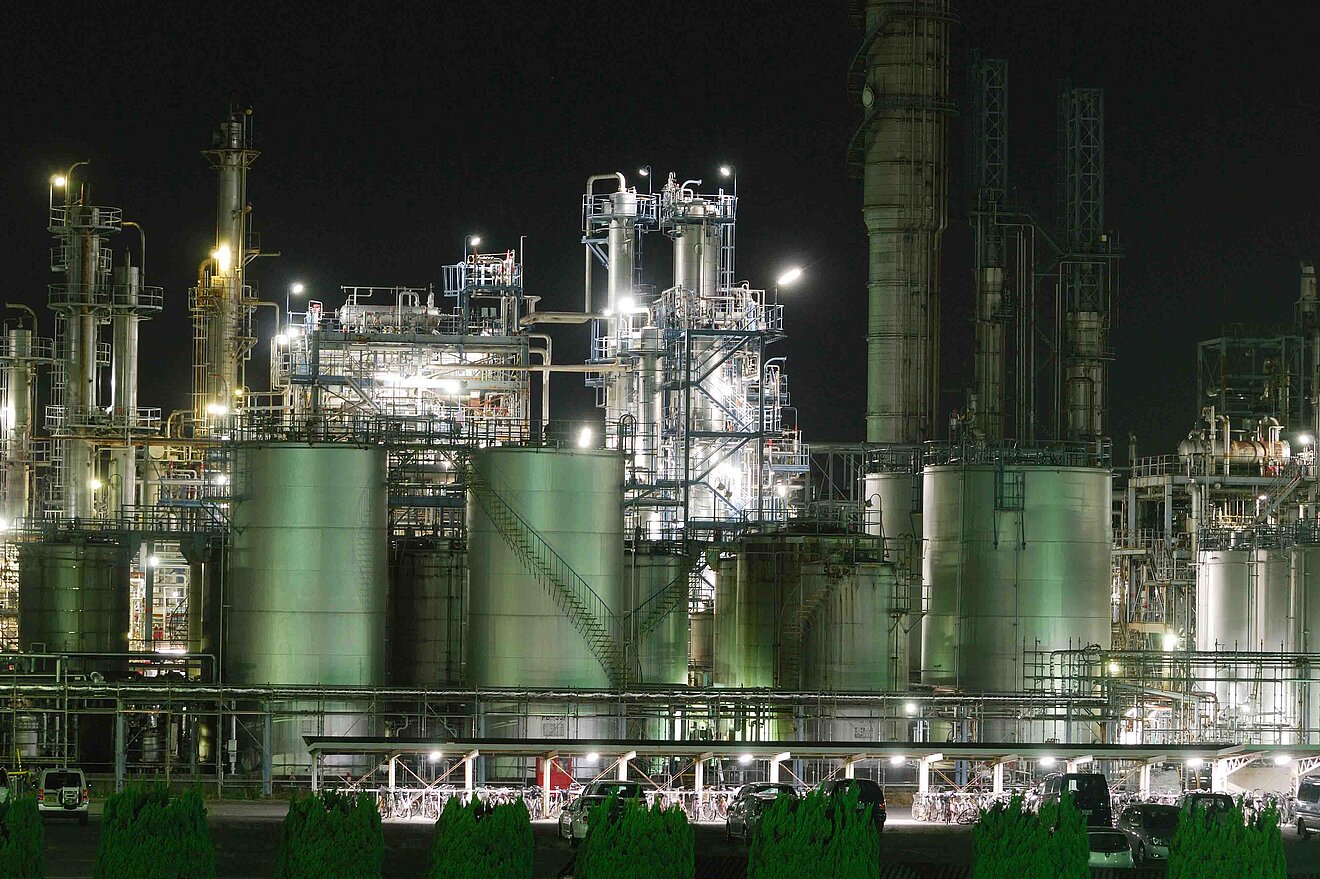

In großen Anlagen der chemischen und petrochemischen Industrie, der Öl- und Gasindustrie oder in Recycling- und Abfallanlagen müssen Prozesse häufig auf einer Temperatur oberhalb der Umgebungstemperatur gehalten werden – nicht selten mitten im explosionsgefährdeten Bereich. Genau hier liegt für elektrische Begleitheizungen eine besondere Herausforderung: Anders als bei den meisten übrigen Ex-geeigneten Komponenten wie Elektromotoren, Verteilerkästen oder Leuchten ist die Eigenerwärmung ausdrücklich erwünscht – auf den Punkt genau und ohne die zulässige Temperaturklasse der jeweiligen Zone zu überschreiten. Wer eine Begleitheizung für den Ex-Bereich auslegt, steht deshalb vor einer klaren Anforderung: ausreichend Heizleistung für den Prozess bereitzustellen und gleichzeitig zuverlässig unterhalb der zulässigen Temperaturklasse zu bleiben – und zwar über die gesamte Betriebsdauer und unter allen relevanten Betriebsbedingungen.


Jetzt Beratung anfragen

Unser elektrisches Begleitheizungssystem ist die bewährte Lösung,

… wenn Explosionsschutz und Prozesssicherheit entscheidend sind.

Je nachdem, wie häufig und wie lange eine explosionsfähige Atmosphäre auftritt, wird der Ex-Bereich in Zonen eingeteilt – Zone 0, 1 oder 2 bei Gasen und Dämpfen, Zone 20, 21 oder 22 bei brennbaren Stäuben. Für jede Zone ist eine bestimmte Gerätekategorie bzw. ein bestimmtes Equipment Protection Level (EPL) vorgeschrieben, dem auch die eingesetzte Begleitheizung entsprechen muss. Anders als bei den meisten übrigen Ex-geeigneten Betriebsmitteln ist die Eigenerwärmung bei einer Begleitheizung dabei technisch gewollt: Die eigentliche Herausforderung besteht darin, die zulässige Temperaturklasse (T1 bis T6) bzw. die maximale Oberflächentemperatur zuverlässig und dauerhaft einzuhalten, ohne die geforderte Heizleistung zu unterschreiten.

Wir bei eltherm lösen diese Anforderung mit zwei Systemansätzen: Selbstregulierende Heizleitungen begrenzen ihre Leistungsaufnahme rein physikalisch – der Widerstand des Heizkerns steigt mit der Temperatur, sodass die Leitung ohne zusätzliche Regeltechnik bauartbedingt eine definierte Temperaturgrenze einhält. Kontrollierte oder stabilisierte Systeme, etwa mit mineralisolierten oder seriellen Heizleitungen, benötigen dagegen eine Temperaturüberwachung und -begrenzung durch entsprechende Regel- und Sicherheitstechnik. Beide Bauarten werden nach den Vorgaben der einschlägigen Begleitheizungsnormen – insbesondere IEC/EN 60079-30-1 für Konstruktion und Fertigung sowie IEC/EN 60079-30-2 für Auslegung, Installation und Instandhaltung – geplant, installiert und betrieben.

Service und Support – über die Produktauswahl hinaus

Mit Hilfe der eltherm-eigenen Software, dem „eltherm designer“, können Sie die für Ihre Anwendung passenden Begleitheizungsprodukte einfach und zuverlässig selbst auswählen. Neben reinen Produktvorschlägen erhalten Sie dabei auch alle relevanten Informationen zu den Betriebsbedingungen sowie Hinweise zur Installation. Alternativ können Sie sich für die Auslegung Ihrer Ex-geeigneten Begleitheizung auch an unsere erfahrenen Anwendungsingenieure wenden.

Auf Wunsch führen wir gerne auch die entsprechenden Produkttrainings in Ihrem Haus durch, die Sie qualifizieren, elektrische Begleitheizungen im explosionsgefährdeten Bereich selbst zu montieren und in Betrieb zu nehmen. Die Montage und die vorgeschriebene, regelmäßige Wartung elektrischer Begleitheizungen im Ex-Bereich kann natürlich auch von unserem eigenen Serviceteam fachgerecht durchgeführt und dokumentiert werden.
