Ausführungen
Temperaturregler mit Alarmfunktion
Temperaturregler und -begrenzer mit Alarmfunktion
Temperaturregler mit Modbus
Temperaturregler / Temperaturbegrenzer

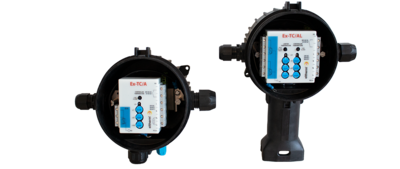

Ex-TC
im explosionsgefährdeten Bereich
Der elektronische Temperaturregler Ex-TC zeichnet sich durch einen weiten Solltemperaturbereich von 0 °C bis + 450 °C aus. Der Umgebungstemperaturbereich liegt zwischen – 40 °C bis + 50 °C. Der Regler wurde für den Einsatz im explosionsgefährdeten Bereich entwickelt. Typische Anwendungen sind Frostschutz und Temperaturhaltung. Für verschiedene Einsatzzwecke bieten wir für die Wandmontage oder für die Befestigung an Rohrleitungen unterschiedliche Varianten an. Sie können jeweils zwischen einem Temperaturregler mit Alarmrelais, einer Variante mit RS 485 Schnittstelle mit Modbusprotokoll oder einer Regler- Begrenzerkombination
mit Alarmrelais wählen. Das Gerät kann hohe Nennströme schalten und sorgt durch seine runde Form für eine optimale mechanische Sicherheit. Der schnell verschließbare Deckel mit Schnappverschluss erleichtert die Handhabung am Einsatzort. Alle Varianten sind für den Einsatz mit unseren Selbstregulierende Heizleitungen (ELSR), sowie Widerstandsheizleitungen (ELK, ELP) geeignet.
Anwendungen
Explosionsgefährdete Bereiche, Kraftwerke, Chemische Industrie, Petrochemische Industrie, Öl- und Gasindustrie, Pharmazeutische Industrie, Kunststoffindustrie, Prozesstechnik
Technische Vorteile
- Drei Funktionsoptionen
- Keine statische Aufladung
- Schnell verschließbarer Deckel mit Schnappverschluss, einfache Handhabung
- Runde Form für optimale mechanische Sicherheit
- Modularer Aufbau, kompatibel mit Anschlusskasten Ex-it-R und Rohrmontagehalterung
- Einfache Einrichtung und einfacher Betrieb
Technische Daten
| Abschluss | Polyamid, No static charge |
| Alarm Begrenzer | 0 °C up to 450 °C, factory setting: 0 °C |
| Alarm Regler | 0 °C up to 450 °C, factory setting: 5 °C |
| Anzeigenbereich | - 99 °C up to 450 °C (T1) |
| Betriebsspannung / Steuerspannung | 230 ±10 % V AC, 50/60 Hz |
| Ex-geeignet | Ja |
| externe Absicherung | 25 A (20 A) |
| Gewicht | 1300 g to 1650 g |
| Klemmengröße | 0.2 - 4 mm² |
| Lastrelais | Single pole |
| Leistungsaufnahme | 5 VA without load |
| max. Rohrleitungstemperatur | 200 °C (Pipe mounting models) |
| Nennstrom | max. 25 A (up to 40 °C), max. 20 A (up to 50 °C) T6 with power cable ≥ 2.5 mm² |
| Relaisausgang allgemeiner Alarm | 1 open contact 3 A, 250 VAC,100 VA or 5 A, 24 VDC, 100 W |
| Schalthysterese | < 100 °C: 3 K, > 100 °C: 3 % |
| Schaltpunktgenauigkeit | < 2 K |
| Schutzart | IP65 |
| Schwellenwert für Begrenzer-Neustart | 5 K below limiter threshold |
| Sensoranschluss Regler / Begrenzer | Ex-TC/A and Ex-TC/M: 1x intrinsically safe 3 wire connection with automatic length matching up to 20 Ω |
| Sensoranschluss Regler / Begrenzer | Ex-TC/AL: 2x intrinsically safe 3 wire connection with automatic length matching up to 20 Ω |
| Solltemperaturbereich | 0 °C up to 450 °C (T1) |
| Stoßfestigkeit | min. 7 J |
| Temperaturangabe | °C or °F (°F on request) |
| Umgebungstemperatur | - 20 °C up to + 50 °C (Pipe mounting models), - 40 °C up to + 50 °C (Wall mounting models) |
