bis +450 °C
beheizte Analyseleitungen
Beheizte Analyseleitungen dienen dem sicheren und temperaturkonstanten Transport gasförmiger Medien von der Entnahmestelle zum Analysesystem. Die kontinuierliche Beheizung verhindert Kondensation und gewährleistet präzise, unverfälschte Messergebnisse. Einsatzgebiete sind unter anderem die Emissionsüberwachung in Kraftwerken und Müllverbrennungsanlagen sowie die Prozessanalytik in der chemischen und petrochemischen Industrie. Für anspruchsvolle Anwendungen bietet eltherm zusätzlich beheizte Filtergehäuse mit anwendungsspezifischen Filtersystemen an. Diese entfernen Partikel aus dem Messgas, schützen die Sensorik und sichern eine hohe Messqualität. Darüber hinaus kommen beheizte Analyseleitungen auch auf Motorprüfständen für Verbrennungsmotoren zum Einsatz.
Anwendungen
Automobilindustrie, Emissionsüberwachung, Müllverbrennung, Kraftwerke
Prozess- und Umweltanalytik, Forschung und Entwicklung, Motorenprüfstände
Technische Vorteile
- Transport gasförmiger Medien ohne Temperaturverlust
- für die Anwendung optimierte Wärmeleistung
- Heizleitungen aus eigener Herstellung
- auf Anfrage mit integriertem Filter
- Einsatztemperatur -5 °C bis +450 °C

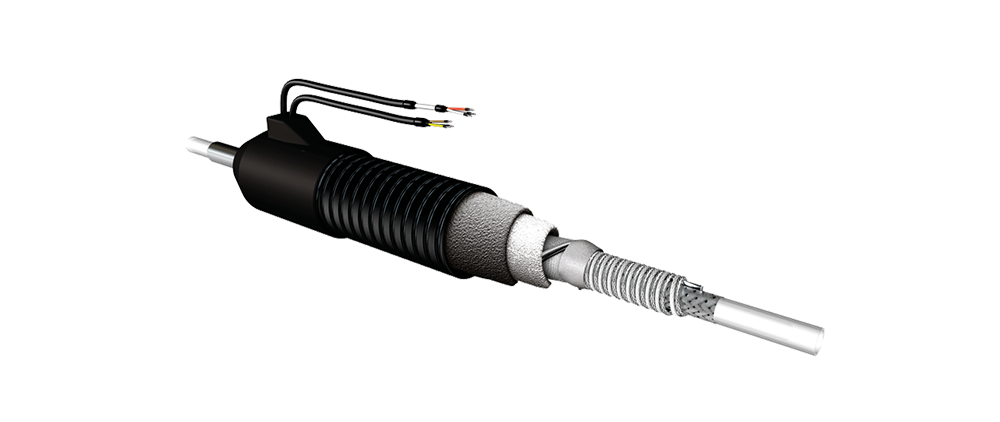

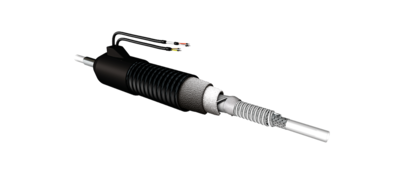

Produkthighlights
Anschlussarmatur
Verbindung zum Analysegerät oder der Sonde
Anschlusskabel
Standardmäßig wird das Anschlusskabel getrennt herausgeführt (Sensorleitung und Fühlerleitung). Die Standard- Anschlusskabellänge beträgt jeweils 1,5m. Auf Wunsch kann an die Anschlussleitung jeder handelsübliche Stecker montiert werden.
Endkappen
Die Endkappen bilden beidseitig den Endabschluss des Heizschlauches. Die integrierte Zugnentlastung sorgt für zuverlässige Entlastung des Anschlusskabels. Die Endkappen sind standardmäßig in Silikon, EPDM, Kunststoff (Polyamid) sowie galvanisiertem Metall verfügbar.
Außenmantel
Anwendung, Biegeradius & Umgebungstemperaturen bestimmen die Wahl des Außenmantels. Der Außenmantel schützt den Heizschlauch zuverlässig vor Feuchtigkeit, Witterung, äußeren Umwelteinflüssen sowie mechanischen Belastungen.
Isolierung
Die Isolierung richtiet sich nach der max. Betriebstemperatur sowie nach der Wahl des Außenmantels. Grundsätzlich werden spezielle Thermo- Vliesstoffe sowie Schaumschläuche (bis 100°C Elastomerschlauch, bis 250°C Silikonschaumschläuche) verwendet.
Heizkabel und Abstandhalter
Das Grundelement, das Widerstandsheizkabel, stammt aus eigener Produktion. Eltherm setzt hier ausschließlich fluorpolymer- isolierte Heizkabel ein. Standardmäßig setzen wir bis max. 250°C hier unser Heizkabel ELKM-AE ein.
Der Abstandshalter aus geflochtener Glasseide schützt das Heizkabel zuverlässig bei Biegebeanspruchung vor mechanischer Beschädigung und Hot-Spots.
Sensor
Zur Regelung ist ein Temperatursensor zwischen Innenseele- und dem Heizkabel montiert. Zur weiteren Temperaturerfassung können weitere Sensoren an jeder beliebiger Stelle montiert werden. Standardmäßig verwenden wir PT-100 Sensoren in 2- Leiter Technik. Darüber hinaus kann auch nahezu jeder marktübliche Temperatursensor (z.B. Thermoelement Typ K / J, PT-100 usw.) integriert werden.
Innenseele
Technische Daten
| Einsatztemperaturbereich | -5 °C bis +450 °C |
| Länge | 0,3 m bis 150 m |
| Nenntemperatur | +5 °C bis +450 °C |
| Nennweite | 2 mm bis 12 mm |
| Spannung | 12 V bis 500 V |
Der eltherm designer
Führen Sie ab sofort ganz einfach Wärmeverlustberechnung von isolierten und ummantelten Rohren und Behältern selbst durch oder bearbeiten Sie ganze Begleitheizungssysteme innerhalb Ihrer Projekte.
