Elektrische Beheizung von Parabolantennen
Für schnee- und eisfreie Reflektorflächen
In der Telekommunikation bezeichnet man eine Parabolantenne als eine Art Richtantenne. Ihr Hauptbestandteil ist der Parabolspiegel, der die parallel zur Achse des Reflektors einfallende elektromagnetische Strahlung im Brennpunkt bündelt, wo sie von einer Antenne erfasst und an einen Empfänger oder ein Verteilsystem weitergeleitet wird.
Da Parabolantennen Signale in einem schmalen Strahl bündeln, können sie sich auf eine bestimmte Signalquelle konzentrieren. Durch die Bündelung dieser Signale auf einen Punkt sind sie auch in der Lage, schwache Signale mit hoher Qualität zu empfangen oder zu senden. Je nach Anforderung und Frequenz können Größe und Form einer Parabolantenne variieren.

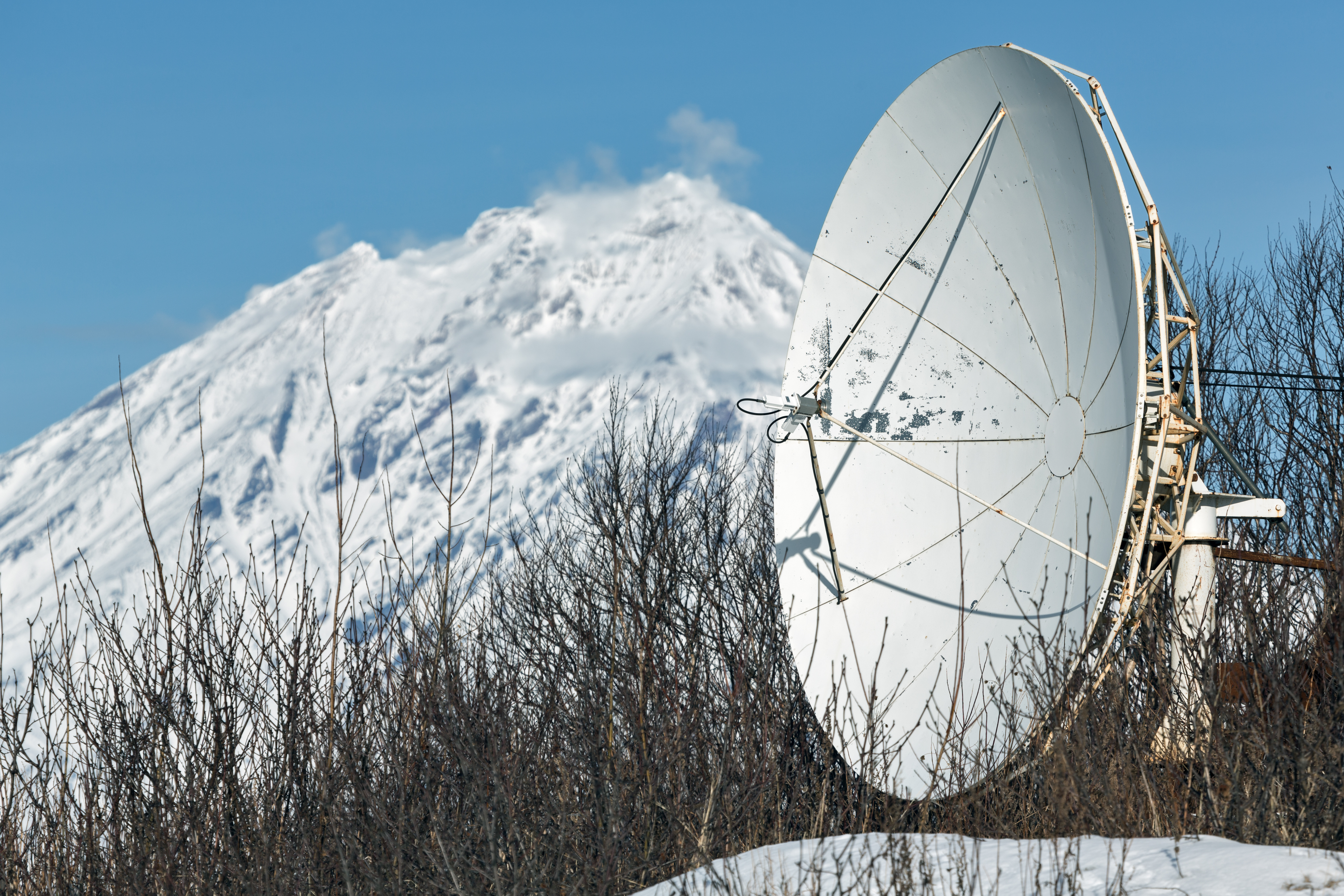

Da Parabolantennen eine hohe Richtwirkung bieten, werden sie in Radarsystemen, für Richtfunktechnik und Datenübertragung via Satellit eingesetzt. Um zu verhindern, dass sich Schnee und Eis auf der Reflektorfläche ansammeln, werden Parabolantennen beheizt. Dadurch werden Störungen bei Sende- und Empfangsvorgängen reduziert!
Maßgeschneiderte Begleitheizungslösungen, auch bei -25 °C
Die Montage einer Heizmatte auf der Rückseite einer Antenne ist eine technisch bewährte und zuverlässige Methode, die Antenne vor Frost zu schützen. Antennenhersteller und Netzbetreiber profitieren dadurch über viele Jahre hinweg von einem reibungslosen und zuverlässigen Funktionsbetrieb.
Heizmatten sind sehr witterungsbeständig und nahezu wartungsfrei. Sie können an jeden Antennentyp angepasst werden. In unserer eigenen Näherei werden Heizmatten individuell auf die Form jedes Antennentellers zugeschnitten. Das elektrische Begleitheizungssystem besteht dabei aus einer Heizmatte mit integrierter Isolierung und einem fluoropolymerisolierten Heizkabel. Ein Sicherheitsschalter, der die Heizung bei 80 °C automatisch abschaltet, ist integriert. Wahlweise kann ein Temperatursensor vorinstalliert werden, der den Anschluss eines Temperaturreglers ermöglicht.. Mittels Klebeflächen wird die Heizmatte später dauerhaft an der Antennenoberfläche befestigt. Dies gewährleistet eine optimale Passform auf dem Reflektor und eine gute Wärmeverteilung.
Technische Spezifikationen: Heizmatten von eltherm für Parabolantennen sind für den zuverlässigen Betrieb in einem Umgebungstemperaturbereich von -40 °C bis +80 °C ausgelegt. Der integrierte Sicherheitsthermostat schaltet das Heizsystem zusätzlich automatisch bei Übertemperatur der Mattenoberfläche ab – ein Schutz vor Überhitzung bei direkter Sonneneinstrahlung.
Keyfacts
- Perfekte Passform für alle Antennentypen
- Minimale Gewichtsbelastung
- Feuchtigkeitsresistent
- Sehr langlebig – auch bei extremen Witterungsbedingungen
- Nahezu wartungsfrei – damit auch für abgelegene Standorte geeignet
- Effektive, vollflächige Wärmeverteilung
- Konstante, selbststabilisierende Heizleistung
- Keine zusätzliche Isolierung erforderlich
- Keine Verformung der Antenne beim Einschalten der Heizung
- Keine Überhitzung bei direkter Sonneneinstrahlung
Steuerung und Regelung / Monitoring: Der integrierte Widerstandstemperatursensor ist die zentrale Eingangsgröße für das Steuer- und Überwachungssystem. In der Standardkonfiguration liest ein Frostschutzregler das Signal und schaltet die Heizmatte automatisch ein, sobald die gemessene Temperatur unter einen konfigurierbaren Einschaltsollwert fällt (typisch +2 °C bis +5 °C), und wieder aus, sobald die Oberfläche über den Ausschaltsollwert erwärmt ist (typisch +8 °C bis +10 °C).
Schutzklassen, Normen und Zulassungen: Heizmatten und Heizkabel von eltherm für Parabolantennenanwendungen werden gemäß den einschlägigen europäischen und internationalen Normen für elektrische Begleitheizung ausgelegt und geprüft. Die Heizmatten tragen die CE-Kennzeichnung und entsprechen der Niederspannungsrichtlinie (LVD 2014/35/EU) sowie der EMV-Richtlinie (2014/30/EU).
FAQ
Je nach Standort der Parabolantenne kann sich durch Witterungseinflüsse Eis oder Schnee auf der Reflektorfläche bilden. Dadurch wird das Senden und Empfangen von Signalen im Brennpunkt des Parabolspiegels erschwert. Um dies zu verhindern, wird ein von eltherm entwickeltes elektrisches Begleitheizungssystem mit maßgeschneiderten Heizmatten eingesetzt.
Heizmatten können an jeden Antennentyp perfekt angepasst werden. So gewährleisten sie einen optimalen Flächenkontakt und eine ideale Wärmeverteilung. Dank der langen Lebensdauer und der nahezu wartungsfreien Eigenschaften können die Matten auch an abgelegenen Standorten betrieben werden.
