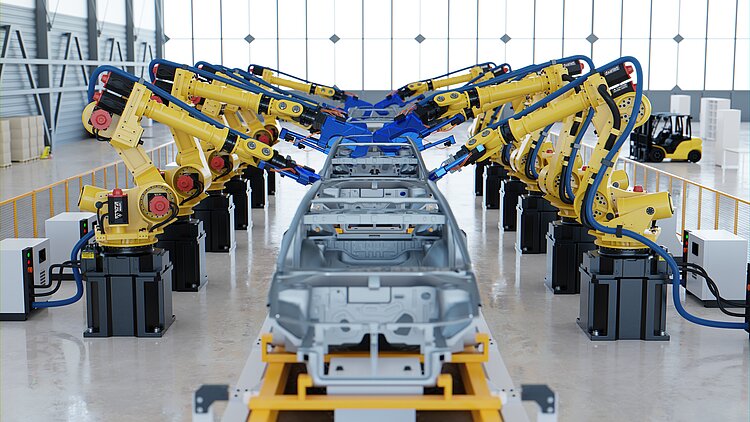

Kleberoboter in der Industrie
Mit Heizschläuchen für gleichmäßig konstante Temperaturen
In der Automobilindustrie werden Bauteile zunehmend geklebt statt geschweißt, weshalb Schweissroboter immer häufiger ersetzt werden. Moderne Kleberoboter stehen im Mittelpunkt dieser Entwicklung. Neue, modernste Klebstoffe wie Ein- und Mehrkomponentenkleber, Epoxidharze, Polyurethane sowie Struktur- und Baukleber machen Fahrzeuge leichter und sicherer. Ob Frontscheibe, Innenverkleidung, Kunststoffteile an Armaturenbrettern, Verbindungen im Motorraum oder an Stoßfängern – das Kleben hat sich in all diesen Bereichen als ideale Verbindungsmethode bewährt.
Eine schlechte, ungenaue oder schwankende Temperaturführung des Klebstoffs beim Transport vom Vorratstank zur Endauftragsdüse wirkt sich erheblich auf die Leistungsfähigkeit des Klebstoffs aus. Aus diesem Grund wird ein elektrisches Begleitheizungssystem eingesetzt, um den Klebstoff auf einer konstanten Temperatur zu halten. Je nach Klebstofftyp liegen die erforderlichen Prozesstemperaturen typischerweise zwischen 40°C und über 180°C. Begleitheizungslösungen können für eine Vielzahl von Robotertypen bereitgestellt werden – darunter Klebstoffauftragungsroboter, Gelenkarmroboter und SCARA-Roboter – und gewährleisten so die Kompatibilität mit verschiedenen Automatisierungsplattformen.
Heizschläuche im Klebeprozess
Der Einsatz von Klebstoffen in der Produktion von Fahrzeugkomponenten ist Stand der Technik, da hohe Prozessgeschwindigkeiten aufrechterhalten werden können. Seit vielen Jahren arbeitet eltherm eng mit führenden Anlagenbauern und Automobilherstellern zusammen. Diese Kooperation bildet die Grundlage für zuverlässige Antworten auf die hohen Anforderungen an Qualität und Produktivität bei Fertigungsprozessen in der Automobilindustrie.
Doch warum wird elektrische Begleitheizung benötigt? Elektrische Begleitheizung wird immer dann eingesetzt, wenn Medien nur bei einer bestimmten Temperatur verarbeitet werden können – also wenn sie ihre idealen Verarbeitungseigenschaften entfalten. Das Verstopfen von Schläuchen und Auftragsnasen wird ebenso vermieden wie Ablagerungen auf dem Tankboden, da die Temperatur konstant gehalten wird und die Klebstoffe ihre Konsistenz beibehalten.
Eine maßgeschneiderte Schlüssellösung von eltherm kann folgende Komponenten umfassen:
- Fassbandheizer
- Beheizte Behälter für den Klebstoff
- Maßgeschneiderte Heizmatten für Pumpen, Ventile und Dosiereinheiten
- Hochflexible Heizschläuche am Roboter
- Heizschläuche für die manuelle Applikation
- Flexible Schläuche für die Festinstallation
- Zusätzliche Leitungen z. B. für Applikationspistolen

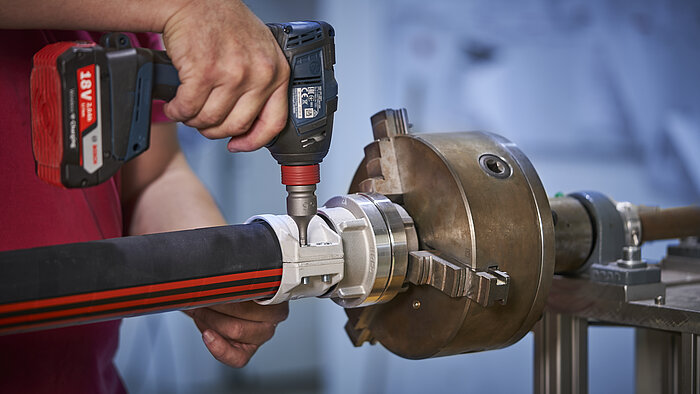

Flexible Heizschläuche werden immer dann als Transportmittel eingesetzt, wenn Medien ohne Wärmeverlust gefördert werden müssen. Sie stellen sicher, dass Klebstoffe auf dem Weg zur Applikationsstelle weder verklumpen noch ablagern. Da bereits geringe Mengen an Silikonausgasungen den Klebeprozess erheblich stören können, fertigt eltherm silikonfreie und PWIS-freie Heizschläuche, Heizmatten und Spezialheizer. Ein spezieller Abstandshalter verhindert das Verrutschen des Heizkabels bei hohen und dynamischen Biegebelastungen und vermeidet so Temperaturungenauigkeiten oder gar das Risiko lokaler Überhitzungen. Die Heizschläuche sind so ausgelegt, dass sie den mechanischen Anforderungen von Roboteranwendungen standhalten – einschließlich kontinuierlicher Biegezyklen, Torsionsbelastungen und Betriebsdrücken von bis zu 250 bar. Die Temperaturstäbilitat wird über einen Arbeitsbereich von bis zu 200°C gewährleistet, sodass diese Lösungen auch für Hochtemperatur-Klebstoffsysteme geeignet sind.
Keyfacts
- Begleitheizung vom Vorratstank bis zur Auftragsdüse
- Präzise Temperaturregelung für optimale Produkteigenschaften
- Keine Ablagerungen und kein Verklumpen
- 100 % silikonfrei
Für extreme Bedingungen besteht die Möglichkeit, den Heizschlauch mit einer speziellen Roboterstruktur auszustatten, die hohen dynamischen Biegebelastungen besser standzuhalten vermag. Eine an den jeweiligen Prozess angepasste Isolierung und Außenbeschichtung machen den Heizschlauch zu einem steckerfertigen System. Neben der Automobilindustrie kommen die Begleitheizungssysteme von eltherm überall dort zum Einsatz, wo Roboter eine präzise Temperierung von Klebstoffen benötigen – etwa bei der Montage von Medizinprodukten, in der Holzbearbeitung sowie in der Produktion von
FAQ
Der Einsatz von Klebstoffen in der Automobilindustrie hat sich bewährt, da Klebeverbindungen den hohen Prozessgeschwindigkeiten beim Bau von Fahrzeugkomponenten standhalten und Fahrzeuge zudem leichter und sicherer machen.
Da Klebstoffe nur innerhalb eines bestimmten Temperaturbereichs fließfähig bleiben und ihre optimalen Produkteigenschaften behalten, müssen sie während des gesamten Prozesses auf einer konstanten Temperatur gehalten werden. Andernfalls können Pumpen und Ventile, Schläuche oder Auftragsdüsen durch ausgehärtete Klebstoffreste verstopfen oder sich Ablagerungen auf dem Tankboden bilden. Dies beeinträchtigt die Weiterproduktion erheblich und kann zu unnötigen Stillstandszeiten führen.
Flexible Heizschläuche stellen sicher, dass Medien ohne Wärmeverlust vom Vorratstank zum Einsatzort transportiert werden können. Sie sind so konzipiert, dass die Klebstoffe auch bei Bewegung weder verklumpen noch Ablagerungen bilden. Ein spezieller Abstandshalter verhindert das Verrutschen der Heizkabel selbst bei hohen und dynamischen Biegebelastungen, was zu Temperaturungenauigkeiten oder lokalen Überhitzungen führen könnte.

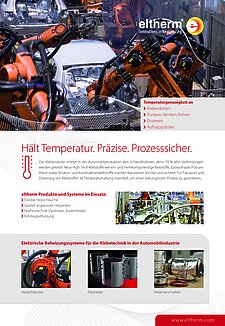

Anwendungsbericht Kleberoboter
PDF,
3 MB
Jetzt Anwendungsbericht downloaden
In diesem PDF finden Sie weitere Informationen zu elektrischer Begleitheizung an Kleberobotern in der Automobilindustrie.
