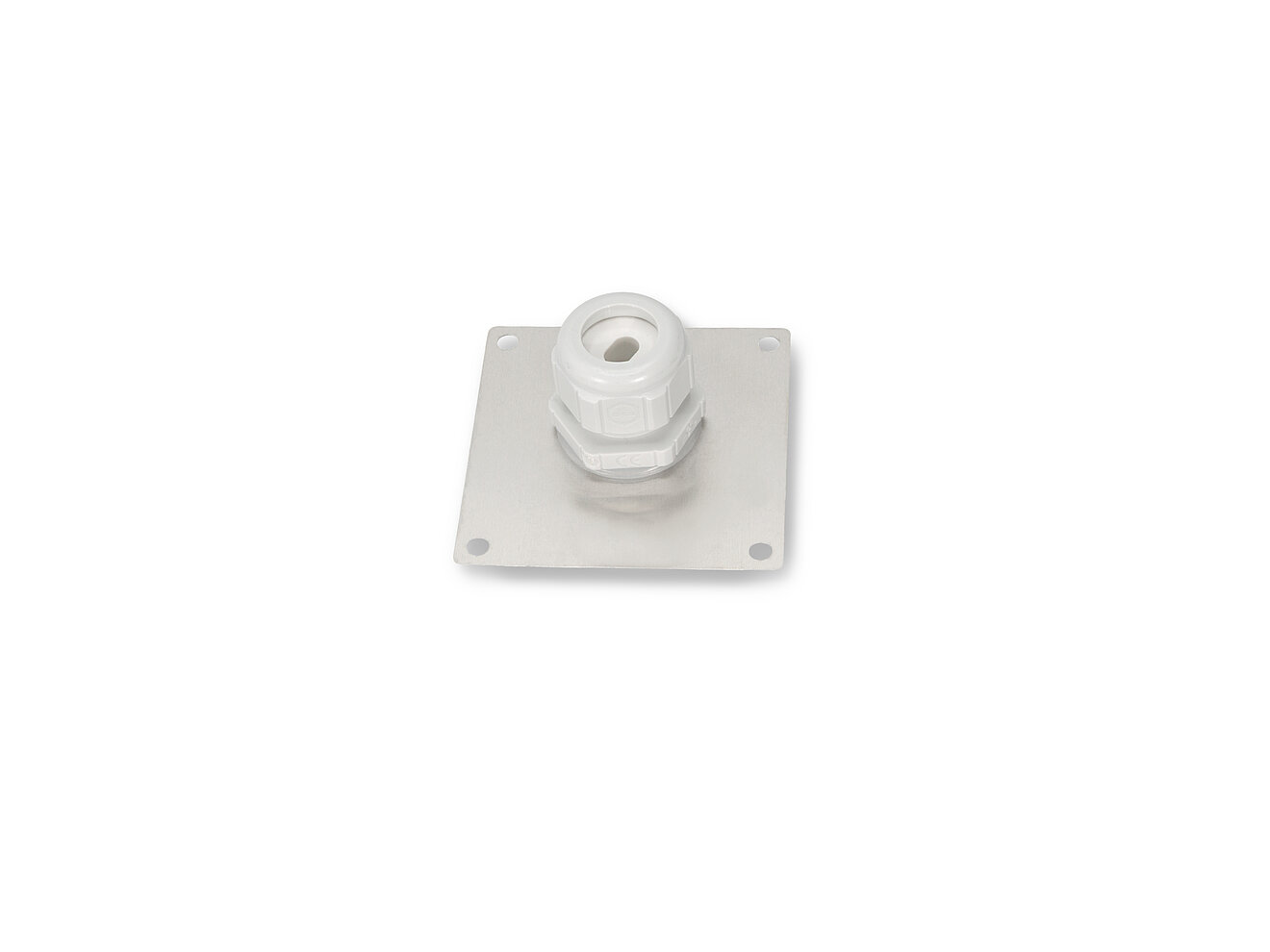

Isolierdurchführung

Serie ELISD-Rx

Name: Serie ELISD-Rx
Availability: InStock

Die Isolierdurchführung in 1-fach Ausführung bietet eine zuverlässige und sichere Methode zur Durchführung von einer Heizleitung in verschiedenen industriellen Anwendungen. Geeignet für die Heizleitungen ELSR-M und ELSR-R. Die Durchführung gewährleistet eine IP 66 Schutzart und eine breite Betriebstemperaturspanne, wodurch sie ideal für anspruchsvolle Umgebungen ist.

Varianten

ELISD-R1: Isolierdurchführung M25 x 1,5 für ELSR-N, -LS, -W, -FHP, -H+, -SH+; 1-fach; Schlüsselweite Durchführung SW 29

ELISD-R4: Isolierdurchführung M25 x 1,5 für ELSR-H, -SHH; 1-fach; Schlüsselweite Durchführung SW 27, SW 30

ELISD-R5: Isolierdurchführung M25 x 1,5 für ELSR-M, -R & ELP-PFA, -FEP; 1-fach; Schlüsselweite Durchführung SW 27, SW 30

Technische Daten

Technische Vorteile

Silikonfrei
Cadmiumfrei
Phosphorfrei
Montagefreundlich
Wasserdicht, staubdicht

Technische Daten

Abmessungen	Grundplatte: 70 x 70 x 0,5 mm
Betriebstemperatur	-20 °C bis 100 °C
Material	Durchführung: Polyamid; Dichtring: TPE-S; Grundplatte: Aluminium
Schutzart	IP 66
