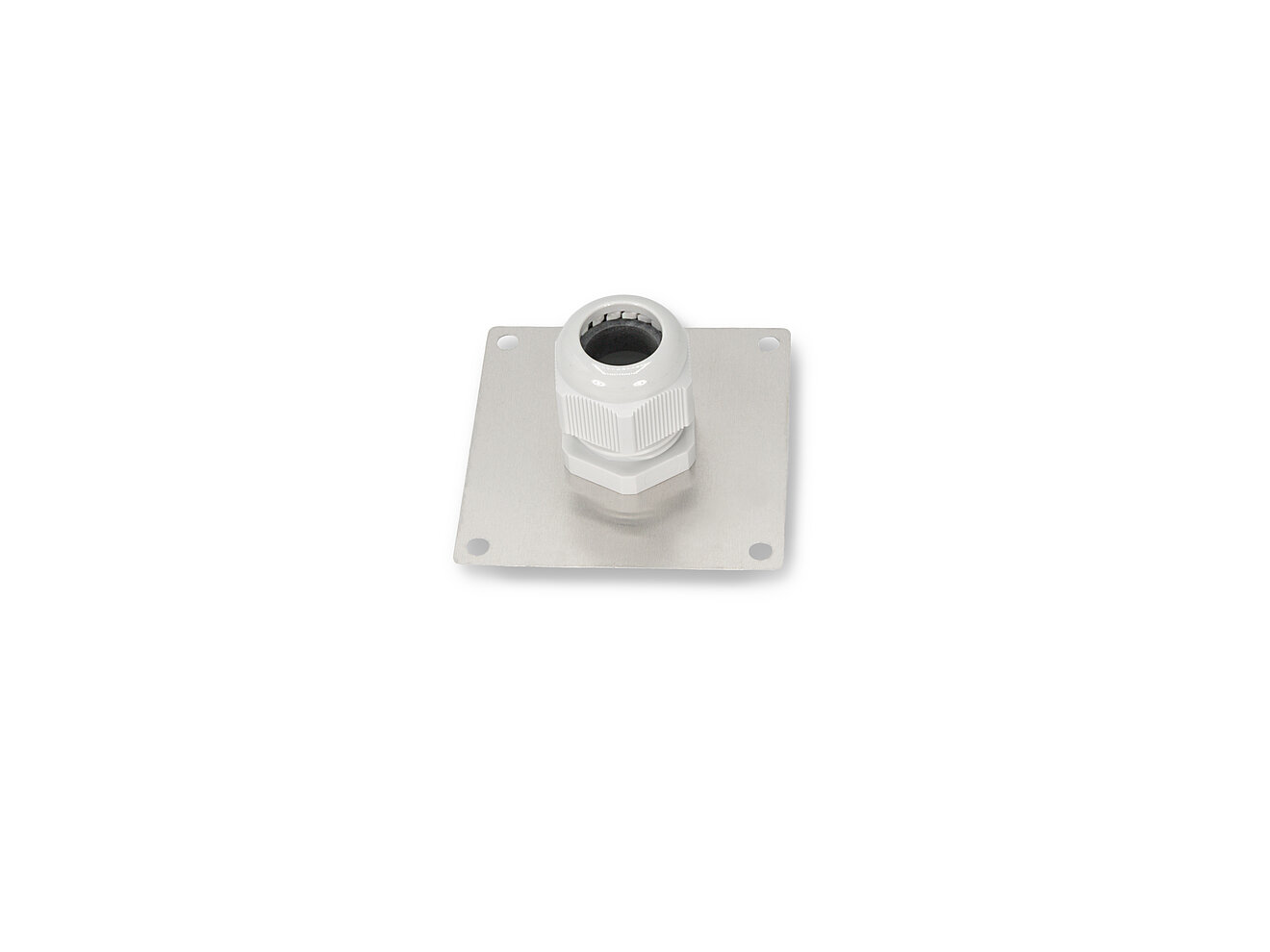

Isolierdurchführung

Serie ELISD-1.xx

Name: Serie ELISD-1.xx
Availability: InStock

Die Isolierdurchführung der Serie ELISD-1.xx in 1-fach Ausführung bietet eine zuverlässige und sichere Methode zur Durchführung von einer Heizleitung in verschiedenen industriellen Anwendungen. Geeignet für Rundleitungen mit Ø3 bis 6,5 mm. Die Durchführung gewährleistet eine IP 66 Schutzart und eine breite Betriebstemperaturspanne, wodurch sie ideal für anspruchsvolle Umgebungen ist.

Varianten

ELISD-1.12: Isolierdurchführung M12 x 1,5; 3 bis 6,5 mm; 1-fach

ELISD-1.16: Isolierdurchführung M16 x 1,5; 4,5 bis 10 mm; 1-fach

ELISD-1.20: Isolierdurchführung M20 x 1,5; 7 bis 13 mm; 1-fach

ELISD-1.25: Isolierdurchführung M25 x 1,5; 9 bis 17 mm; 1-fach

Technische Daten

Technische Vorteile

Silikonfrei
Cadmiumfrei
Phosphorfrei
Montagefreundlich
Wasserdicht, staubdicht

Technische Daten

Abmessungen	Grundplatte: 70 x 70 x 0,5 mm
Betriebstemperatur	-20 °C bis 100 °C
Material	Durchführung: Polyamid; Dichtring: TPE-S (ELISD-1.16 & -1.25) Chloropren-Kautschuk (ELISD-1.12 & -1.20); Grundplatte: Aluminium
Schutzart	IP 65
