Anschlusskasten

Ex-it-R-ELTf

Name: Ex-it-R-ELTf
Availability: InStock

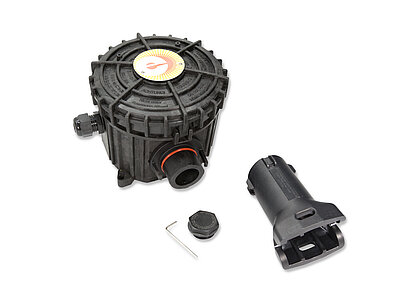

Mit Montagefuß für auf-Rohr-Montage im Ex-Bereich

Mit dem Anschlusskasten inklusive integriertem Montagefuß steht eine durchdachte Lösung für explosionsgefährdete Bereiche zur Verfügung. Das speziell entwickelte Gehäuse schont eingeführte Kabel, da starke Biegeradien vermieden werden. Der integrierte Montagefuß ersetzt einen zusätzlichen Montagewinkel und erleichtert insbesondere bei Rohrbegleitheizungen die Installation, da die Kabeleinführung direkt über den Montagefuß erfolgen kann. Heizleiter und Fühler lassen sich ohne separate Verschraubungen anschließen. Der Deckel wird durch eine Sicherheitsverschraubung mit dem mitgelieferten Werkzeug zuverlässig gesichert. Zusätzliche Befestigungsmöglichkeiten für Kennzeichnungsschilder gewährleisten eine eindeutige Zuordnung der Heizkreise, selbst in weit verzweigten und komplexen Anlagen.

Geeignet für:

Anschlusskasten inkl. Montagefuß, 1 Pt100 2-4 Leiter & Fühleranschlussleitung max. 2,5 mm2

Technische Daten

Anwendungen

Frostschutz

Temperaturhaltung

Behälter, Silos, Tanks

Rohrleitungen

Pumpen, Ventile

Gebäudetechnik

Industrie

Technische Vorteile

Keine statische Aufladung
Schnappverschluss ermöglicht schnelles Schließen des Deckels ohne Einsatz von Werkzeug
Erhöhte mechanische Sicherheit durch runde Bauform
Befestigungsmöglichkeit für kundenseitiges Kennzeichnungsschild

Technische Daten

Abmessungen	(ca.) Ø 154,5 mm, Höhe 125 mm
Betriebsspannung / Steuerspannung	800 V AC
Betriebsspannung / Steuerspannung	800 V AC
Ex-geeignet	Ja
Gewicht	ca. 0,7 kg
Material	Polyamid, schwarz
Nennstrom	max 32 A je Klemme 6 mm²
Schutzart	IP 65
Umgebungstemperatur	- 20 °C bis +50 °C
