bis 400 °C

ELTC/H-14

Name: ELTC/H-14
Availability: InStock

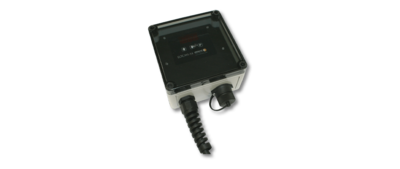

Elektronischer Temperaturregler

Der elektronische Temperaturregler der Typenreihe ELTC/H-14 ist ein Regler mit digitalem Display für Wandmontage. Die mit einem Temperaturfühler Pt100 gemessene Temperatur wird von einem Microcontroller
verarbeitet und angezeigt. Nach einem Istwert-/Sollwertvergleich werden dann entsprechend der Konfiguration die Ausgangsrelais geschaltet.
Das Gerät ist mit Einbaubuchsen ausgestattet. Es wird in einem spritzwassergeschützten Kunststoffgehäuse geliefert, das mit einem transparenten Gehäusedeckel versehen ist.

Technische Daten

Anwendungen

Industrie

beheizte Schläuche

Speziallösungen

Frostschutz

Temperaturhaltung

Behälter, Silos, Tanks

Rohrleitungen

Pumpen, Ventile

Technische Vorteile

Meldekontakt (konfigurierbar als Alarmkontakt oder Freigabekontakt, potentialfrei)
LED-Anzeige bis - 25 °C
Schaltet max. 20 A ohmsche Last mit Hybridrelais

Technische Daten

Anzeigenbereich	- 50 °C bis + 400 °C
Display	LED, rot
Gehäuseabmessung	130 x 130 x 75 mm (bxhxt)
Montage	Wandgehäuse
Schaltleistung	max. 20 A mit Hybridrelais (Relay 1)
Schutzart	IP65
Temperaturfühler	Pt100 2/3 Leiter, konfigurierbar
Umgebungstemperatur	- 25 °C bis + 55 °C
Versorgungsspannung	230 V AC, 50 Hz, +/- 10 %
