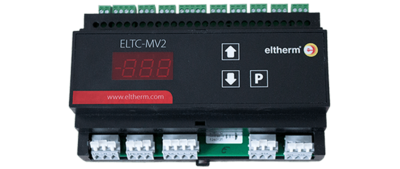

ELTC-MV2

Name: ELTC-MV2
Availability: InStock

Temperaturregler Moduvise

Der Temperaturregler Moduvise ist ein Multifunktionsgerät mit 15 unterschiedlichen Regelfunktionen und Multispannungsnetzteil. Er ist somit für nahezu alle Begleitheizungsanwendungen einsetzbar und es können hochkomplexe Anforderungen an Prozesstemperaturen realisiert werden. Die Temperaturerfassung erfolgt wahlweise über einen Pt100 2- und 3-Leiter, über Thermoelemente J und K oder über ein Normsignal. Durch die vielfältigen Anschlussmöglichkeiten zur Temperaturerfassung kann der ELTC-MV2 auch als Ersatz für bestehende Anlagen verwendet werden.

Technische Daten

Anwendungen

Frostschutz

Temperaturhaltung

Rohrleitungen

Pumpen, Ventile

Behälter, Silos, Tanks

Industrie

Technische Vorteile

Multispannungsnetzteil: 100V..277VAC, +/-10%, 50/60Hz, 24VDC, +/-5%
15 verschiedene Regelfunktionen: z.B. Zwei-Punkt Regelung mit festem Sollwert, Regelung proportional zur Umgebungstemperatur mit externem Sollwert oder Begrenzer
Erfüllt Anforderungen für den Betrieb mit ELTF-PTEx-Sensoren
Verwendung mehrerer Fühlerarten (Pt100 2-Leiter oder 3-Leiter, Thermoelement Typ J oder Typ K, Normsignal) zur Temperaturerfassung
Softstartfunktion
Stromanzeige über P04

Technische Daten

Abmessungen	153 (8.5 TE) x 93 x 59 mm (WxHxD)
Betriebsspannung / Steuerspannung	100V..277 VA C, +/-10%, 50/60Hz, 24 V DC, +/-5%
Display	LED, red, 11 mm, three-wire
Gewicht	approx. 0.8 kg
Leistungsaufnahme	5.5 VA
Montage	Hutschiene TS35
Schaltpunktgenauigkeit	± 1K, ± 2 digits (-50...400°C)
Schutzart	IP 20
Solltemperaturbereich	- 50 °C to + 999 °C (°C or °F adjustable)
Umgebungstemperatur	- 25 °C to + 55 °C
