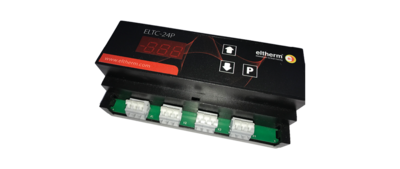

ELTC-24P

Name: ELTC-24P
Availability: InStock

Elektronischer Temperaturregler

Der elektronische Temperaturregler ELTC-24P ist ein Regler mit digitalem Display für Normschienenmontage. Die mit einem Temperaturfühler Pt100 gemessene Umgebungstemperatur wird von einem Mikrocontroller verarbeitet und angezeigt. Nach einem Istwert-/Sollwertvergleich werden dann entsprechend der Konfiguration die Ausgangsrelais geschaltet. Die Einschaltdauer ist dabei abhängig von der aktuellen Umgebungstemperatur und der thermischen Isolierung des beheizten Werkstücks.

Technische Daten

Anwendungen

Temperaturhaltung

Industrie

Rohrleitungen

Gebäudetechnik

Pumpen, Ventile

Behälter, Silos, Tanks

Technische Vorteile

Programmierbar - 70 °C
Schaltet 20 A ohmsche Last mit Hybridrelais
Meldekontakt (konfigurierbar als Alarmkontakt, potentialfrei)
Betriebsfertig voreingestellt für Frostschutzanwendungen

Technische Daten

Anzeigenbereich	- 70 °C bis + 99 °C
Display	LED, rot
Gehäuseabmessung	153 x 93 x 59 mm (bxhxt)
Leistungsaufnahme	Max. 4 mA, < 5 W
Montage	Normschiene 35 mm
Schaltleistung	Relay 1: 20 A with hybrid relay, Relay 2: 8 A, changeover contact (alarm)
Schutzart	IP20
Umgebungstemperatur	- 25 °C bis + 55 °C
Versorgungsspannung	90 - 260 V AC, 50/60 Hz, +/- 10 %
