ELTC-15

Name: ELTC-15
Availability: InStock

Elektronischer Temperaturregler

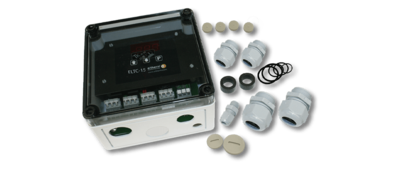

Der ELTC-15 ist ein Regler mit digitalem Display und Rampenfunktion. Die mit einem Temperaturfühler Pt100 oder Thermoelement Typ K gemessene Temperatur wird von einem Mikrocontroller verarbeitet und angezeigt. Nach einem Istwert-/Sollwertvergleich werden dann entsprechend der Konfiguration die Ausgangsrelais geschaltet. Für den Elektroanschluss sind Kabelverschraubungen und Klemmen eingebaut. Das Gerät wird in einem spritzwassergeschützten Kunststoffgehäuse geliefert, das mit einem transparenten Gehäusedeckel ausgestattet ist.

Technische Daten

Anwendungen

Frostschutz

Temperaturhaltung

Rohrleitungen

Pumpen, Ventile

Behälter, Silos, Tanks

Industrie

Technische Vorteile

Meldekontakt (konfigurierbar als Alarmkontakt oder Freigabekontakt, potentialfrei)
Zwei Heizkabel anschließbar (nur selbstregulierend)
Rampenfunktion

Technische Daten

Anzeigenbereich	- 50 °C bis + 999 °C
Display	LED, rot
Gehäuseabmessung	130 x 130 x 75 mm (bxhxt)
Leistungsaufnahme	max. 4 mA < 5 VA
Montage	Wandmontage
Schaltleistung	max. 20 A mit Hybridrelais (Relay 1)
Schutzart	IP65
Temperaturfühler	Pt100 2/3 Leiter, Thermoelement Typ K
Umgebungstemperatur	- 25 °C bis + 55 °C
Versorgungsspannung	90 - 260 V AC, 50/60 Hz, +/- 10 %
