Anschlusskasten

ELAK-RS

Anschlusskasten

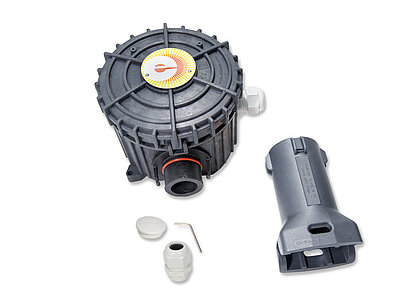

Der innovative Anschlusskasten ELAK-RS inkl. Montagefuß wurde speziell für die Rohrmontage konzipiert und bietet vielfältige Vorteile. Durch den integrierten Montagefuß ist kein Montagewinkel mehr für die Rohrmontage nötig. Gerade bei Rohrbegleitheizungen ist das besonders vorteilhaft, da die Kabeleinführung direkt durch den Montagefuß erfolgen kann. Für Heizleiter und Fühler sind keine Verschraubungen erforderlich. Der einzigartige Schnappverschluss ermöglicht ein schnelles Schließen des Deckels ohne Einsatz von Werkzeug. Eine Sicherheitsverschraubung mit beigefügtem Werkzeug verhindert, dass der Deckel sich verschiebt bzw. durch Unbefugte geöffnet werden kann. Zusätzliche Befestigungsmöglichkeiten für Kennzeichnungsschilder ermöglichen eine sichere Identifizierbarkeit von Heizkreisen in komplexen Anlagen.

für bis zu 3x ELSR-N/-LS/-H/-SH/-SHH 1 AL
1x Sensorleitung

Technische Daten

Anwendungen

Frostschutz

Temperaturhaltung

Behälter, Silos, Tanks

Gebäudetechnik

Industrie

Pumpen, Ventile

Rohrleitungen

Technische Vorteile

kein Montagewinkel notwendig
keine statische Aufladung
schnelles Schließen des Deckels ohne Einsatz von Werkzeug
hohe Stabilität und Robustheit
kundenseitiges Kennzeichnungsschild möglich

Technische Daten

Abmessungen	(ca.) Ø 154,5 mm, Höhe: 125 mm
Anschlussquerschnitt	6 mm²
Betriebstemperatur	max. +200 °C
Gewicht	ca. 0,7 kg
Material	Gehäuse: Polyamid, RAL 7043 verkehrsgrau // Montagefuß: PPS
max. Isolierstärke	100 mm
Nennspannung	800 V AC
Nennstrom	max 32 A je Klemme 6 mm²
Rohrdurchmesser	≥ NW3/4“ / AD 20 mm
Schutzart	IP 65
Umgebungstemperatur	- 45 °C bis +50 °C
