Anschlusskasten

ELAK-RS-T

Anschlusskasten

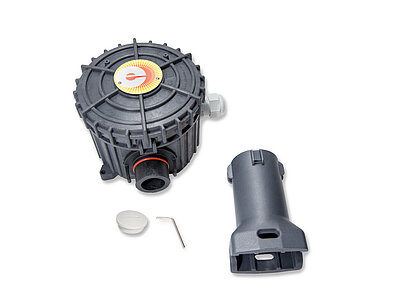

Der Anschlusskasten ELAK-RS-T mit integriertem Montagefuß ist speziell für die Rohrmontage entwickelt und bietet eine Reihe praktischer Vorteile. Durch den integrierten Montagefuß entfällt der Einsatz zusätzlicher Montagewinkel. Dies ist insbesondere bei Rohrbegleitheizungen vorteilhaft, da die Kabeleinführung direkt über den Montagefuß erfolgt. Heizleiter und Fühler können ohne zusätzliche Verschraubungen angeschlossen werden. Der Schnappverschluss ermöglicht ein werkzeugloses und schnelles Verschließen des Deckels. Eine Sicherheitsverschraubung inklusive Werkzeug schützt vor unbefugtem Öffnen oder Verschieben des Deckels. Vorrichtungen zur Anbringung von Kennzeichnungsschildern sorgen für eine eindeutige Identifizierbarkeit von Heizkreisen in komplexen Anlagen.

für Spleiß oder T-Abzweig
für bis zu 3x ELSR-N/-LS/-H/-SH/-SHH

Technische Daten

Anwendungen

Frostschutz

Temperaturhaltung

Behälter, Silos, Tanks

Gebäudetechnik

Industrie

Pumpen, Ventile

Rohrleitungen

Technische Vorteile

kein Montagewinkel notwendig
keine statische Aufladung
schnelles Schließen des Deckels ohne Einsatz von Werkzeug
hohe Stabilität und Robustheit
kundenseitiges Kennzeichnungsschild möglich

Technische Daten

Abmessungen	(ca.) Ø 154,5 mm, Höhe: 125 mm
Anschlussquerschnitt	6 mm²
Betriebstemperatur	max. +200 °C
Gewicht	ca. 0,7 kg
Material	Gehäuse: Polyamid, RAL 7043 verkehrsgrau // Montagefuß: PPS
max. Isolierstärke	100 mm
Nennspannung	800 V
Nennstrom	max 32 A je Klemme 6 mm²
Rohrdurchmesser	≥ NW3/4“ / AD 20 mm
Schutzart	IP 65
Umgebungstemperatur	- 45 °C bis +50 °C
