Anschlusskasten

ELAK-RS-Pt

Anschlusskasten

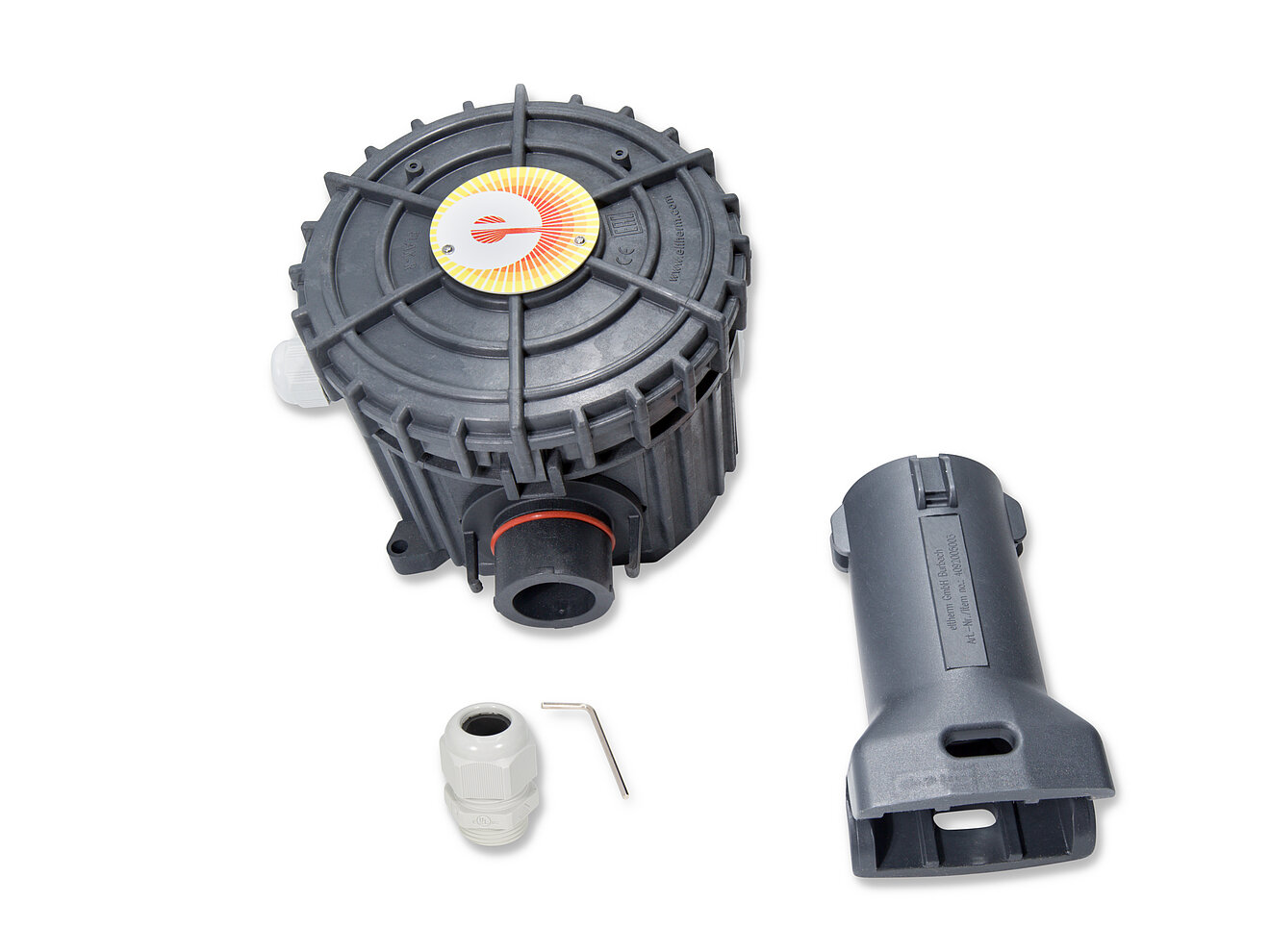

Der Anschlusskasten ELAK-RS-Pt mit Montagefuß ist konsequent für die Rohrmontage ausgelegt und vereint mehrere funktionale Vorteile in einem System. Der integrierte Montagefuß macht zusätzliche Montagewinkel überflüssig und vereinfacht die Installation erheblich. Besonders bei Rohrbegleitheizungen zeigt sich der Vorteil, da die Kabeleinführung direkt über den Fuß realisiert wird. Der Anschluss von Heizleitern und Fühlern erfolgt ohne Verschraubungen. Ein Schnappverschluss ermöglicht das schnelle und werkzeuglose Schließen des Deckels, während eine Sicherheitsverschraubung mit passendem Werkzeug vor unbefugtem Zugriff schützt. Ergänzende Befestigungspunkte für Kennzeichnungsschilder gewährleisten eine klare Zuordnung von Heizkreisen in komplexen Anlagen.

1x Pt100 2-4 Leiter und Fühleranschlussleitung

Technische Daten

Anwendungen

Frostschutz

Temperaturhaltung

Behälter, Silos, Tanks

Gebäudetechnik

Industrie

Pumpen, Ventile

Rohrleitungen

Technische Vorteile

kein Montagewinkel notwendig
keine statische Aufladung
schnelles Schließen des Deckels ohne Einsatz von Werkzeug
hohe Stabilität und Robustheit
kundenseitiges Kennzeichnungsschild möglich

Technische Daten

Abmessungen	(ca.) Ø 154,5 mm, Höhe: 125 mm
Anschlussquerschnitt	6 mm²
Betriebstemperatur	max. +200 °C
Gewicht	ca. 0,7 kg
Material	Gehäuse: Polyamid, RAL 7043 verkehrsgrau // Montagefuß: PPS
max. Isolierstärke	100 mm
Nennspannung	800 V
Nennstrom	max 32 A je Klemme 6 mm²
Rohrdurchmesser	≥ NW3/4“ / AD 20 mm
Schutzart	IP 65
Umgebungstemperatur	- 45 °C bis +50 °C
