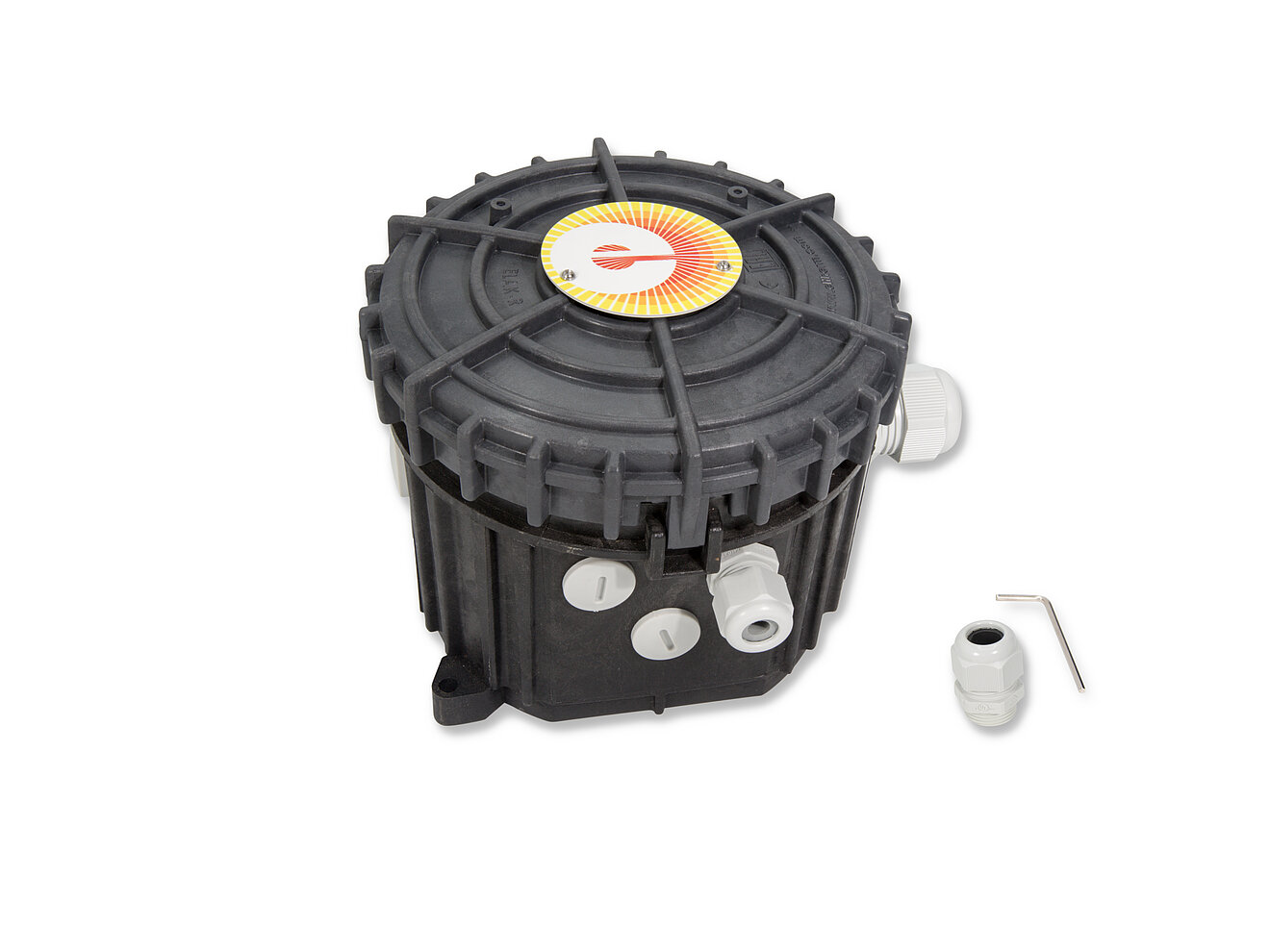

Anschlusskasten

ELAK-R8

Der Anschlusskasten ELAK-R8 zeichnet sich durch mehrere Vorteile aus.

Die Konstruktion ermöglicht eine nahezu spannungsfreie Kabeleinführung, da das Kabel nur gering gebogen werden muss und dadurch geschützt bleibt.
Der Schnappverschluss sorgt für ein schnelles, werkzeugloses Schließen des Deckels. Eine Sicherheitsverschraubung mit beiliegendem Werkzeug verhindert ein unbeabsichtigtes Verschieben.
Zusätzliche Haltepunkte für Kennzeichnungsschilder erleichtern die eindeutige Identifizierung von Heizkreisen in komplexen Anlagen.

Für 1-2x Pt100, 2-4 Leiter und bis zu 2 Fühleranschlussleitungen max 2,5 mm²

Technische Daten

Anwendungen

Frostschutz

Temperaturhaltung

Behälter, Silos, Tanks

Gebäudetechnik

Industrie

Pumpen, Ventile

Rohrleitungen

Technische Vorteile

keine statische Aufladung
hohe Stabilität und Robustheit
schnelles Schließen des Deckels ohne Einsatz von Werkzeug
kundenseitiges Kennzeichnungsschild möglich

Technische Daten

Abmessungen	(ca.) Ø 154,5 mm, Höhe: 125 mm
Anschlussquerschnitt	Versorgungsleitung max. 6 mm², 9-17 mm Durchmesser
Gewicht	0.7 kg
Material	Polyamid, grau
Montage	Wandmontage
Nennspannung	800 V
Nennstrom	max. 32 A je Klemme 6 mm²
Schutzart	IP 65
Umgebungstemperatur	-45 °C bis +50 °C
