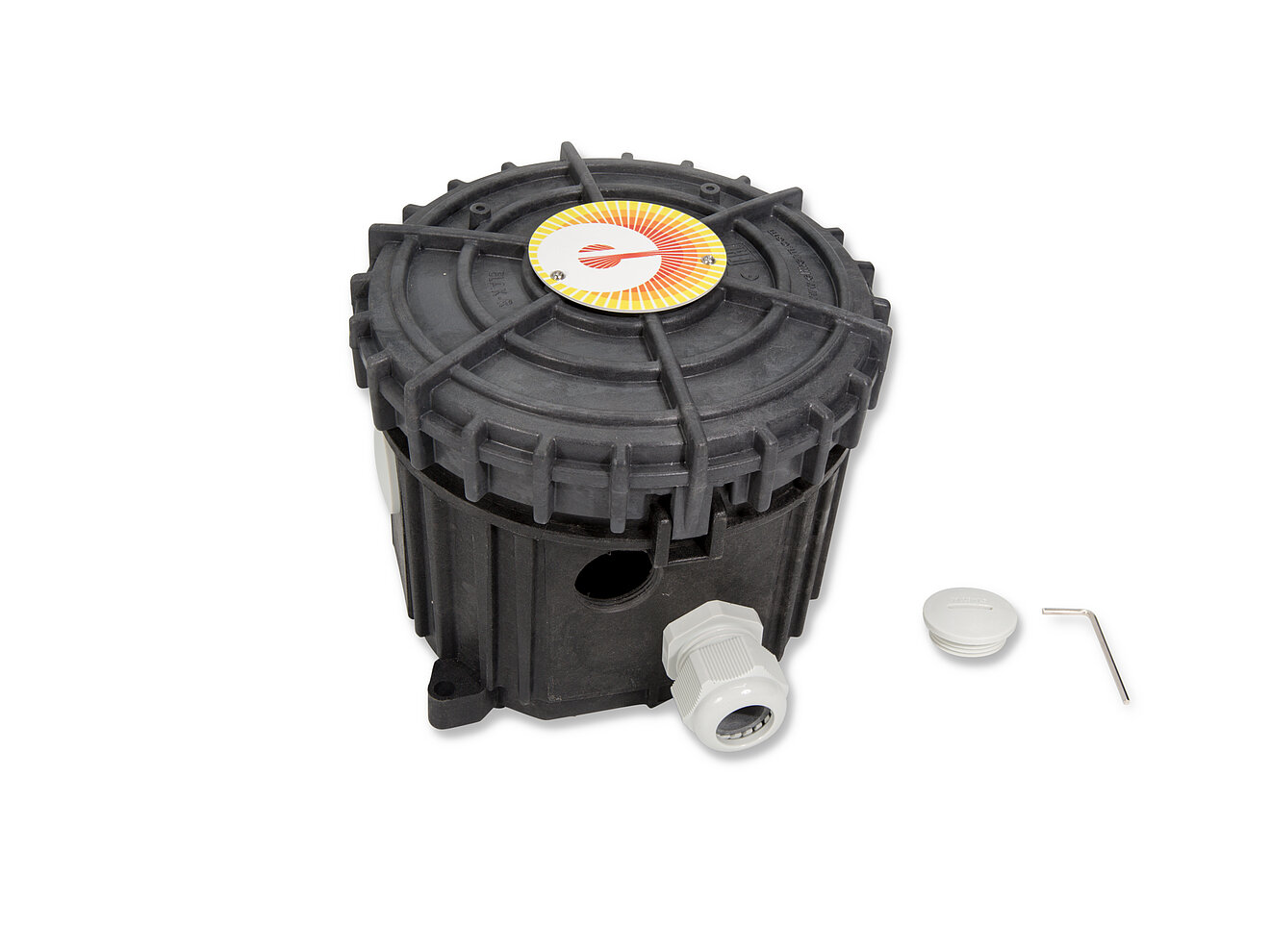

Anschlusskasten

ELAK-R7

Der Anschlusskasten ELAK-R7 bietet mehrere Vorteile.

Aufgrund der Gehäuseform ist nur eine geringe Biegung des eingeführten Kabels erforderlich, wodurch mechanische Belastungen reduziert werden.
Der Deckel kann über einen Schnappverschluss werkzeuglos geschlossen werden. Eine Sicherheitsverschraubung mit Werkzeug verhindert das Verschieben des Deckels.
Befestigungsmöglichkeiten für Kennzeichnungsschilder unterstützen die eindeutige Identifikation von Heizkreisen in komplexen Anlagen.

Für 1-3x Heizleitungen ELSR

Technische Daten

Anwendungen

Frostschutz

Temperaturhaltung

Behälter, Silos, Tanks

Gebäudetechnik

Industrie

Pumpen, Ventile

Rohrleitungen

Technische Vorteile

keine statische Aufladung
hohe Stabilität und Robustheit
schnelles Schließen des Deckels ohne Einsatz von Werkzeug
kundenseitiges Kennzeichnungsschild möglich

Technische Daten

Abmessungen	(ca.) Ø 154,5 mm, Höhe: 125 mm
Anschlussquerschnitt	Versorgungsleitung max. 6 mm², 9-17 mm Durchmesser
Gewicht	0.7 kg
Material	Polyamid, grau
Montage	Wandmontage
Nennspannung	800 V
Nennstrom	max. 32 A je Klemme 6 mm²
Schutzart	IP 65
Umgebungstemperatur	-45 °C bis +50 °C
