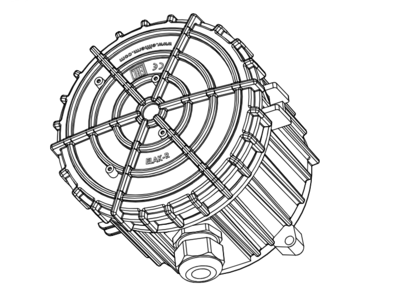

Anschlusskasten

ELAK-R3

Der Anschlusskasten ELAK-R3 vereint mehrere praktische Vorteile in einem kompakten Design.

Die Form des Gehäuses sorgt dafür, dass das eingeführte Kabel nur leicht gebogen wird und somit vor Beschädigungen geschützt bleibt.
Ein Schnappverschluss ermöglicht das schnelle Schließen des Deckels ohne Werkzeug, während eine Sicherheitsverschraubung mit mitgeliefertem Werkzeug ein ungewolltes Verschieben verhindert.
Vorrichtungen für Kennzeichnungsschilder erleichtern die sichere Identifikation von Heizkreisen in komplexen Anlagen.

Für 1x Heizleitung ELW-VA

Technische Daten

Anwendungen

Frostschutz

Temperaturhaltung

Behälter, Silos, Tanks

Gebäudetechnik

Industrie

Pumpen, Ventile

Rohrleitungen

Technische Vorteile

keine statische Aufladung
hohe Stabilität und Robustheit
schnelles Schließen des Deckels ohne Einsatz von Werkzeug
kundenseitiges Kennzeichnungsschild möglich

Technische Daten

Abmessungen	(ca.) Ø 154,5 mm, Höhe: 125 mm
Anschlussquerschnitt	Versorgungsleitung max. 6 mm², 9-17 mm Durchmesser
Gewicht	0.7 kg
Material	Polyamid, grau
Montage	Wandmontage
Nennspannung	800 V
Nennstrom	max. 32 A je Klemme 6 mm²
Schutzart	IP 65
Umgebungstemperatur	-45 °C bis +50 °C
