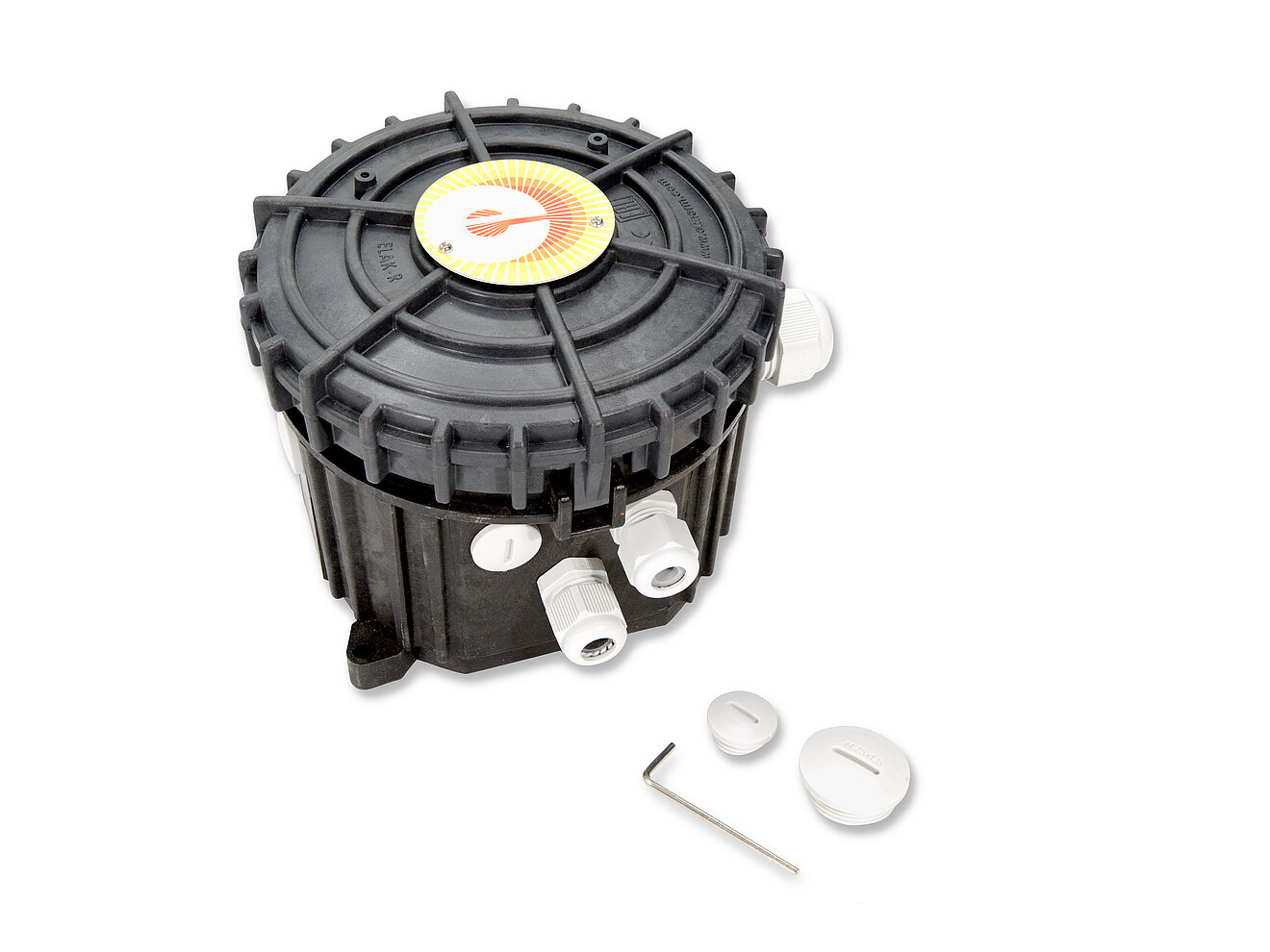

Anschlusskasten

ELAK-R2

Der Anschlusskasten ELAK-R2 bietet mehrere funktionale Vorteile.

Durch seine Bauform wird das eingeführte Kabel nur geringfügig gebogen, wodurch eine Beschädigung vermieden wird.
Der Schnappverschluss ermöglicht ein werkzeugloses und schnelles Schließen des Deckels. Eine Sicherheitsverschraubung inklusive Werkzeug verhindert ein unbeabsichtigtes Verschieben des Deckels.
Zusätzliche Haltepunkte für Kennzeichnungsschilder gewährleisten eine eindeutige Zuordnung von Heizkreisen in komplexen Anlagen.

Für 1x Heizleitung ELKM-AG (-L oder -N) oder Stern-Einspeisung für 3x ELKM-AG

Technische Daten

Anwendungen

Frostschutz

Temperaturhaltung

Behälter, Silos, Tanks

Gebäudetechnik

Industrie

Pumpen, Ventile

Rohrleitungen

Technische Vorteile

keine statische Aufladung
hohe Stabilität und Robustheit
schnelles Schließen des Deckels ohne Einsatz von Werkzeug
kundenseitiges Kennzeichnungsschild möglich

Technische Daten

Abmessungen	(ca.) Ø 154,5 mm, Höhe: 125 mm
Anschlussquerschnitt	Versorgungsleitung max. 6 mm², 9-17 mm Durchmesser
Gewicht	0.7 kg
Material	Polyamid, grau
Montage	Wandmontage
Nennspannung	800 V
Nennstrom	max. 32 A je Klemme 6 mm²
Schutzart	IP 65
Umgebungstemperatur	-45 °C bis +50 °C
