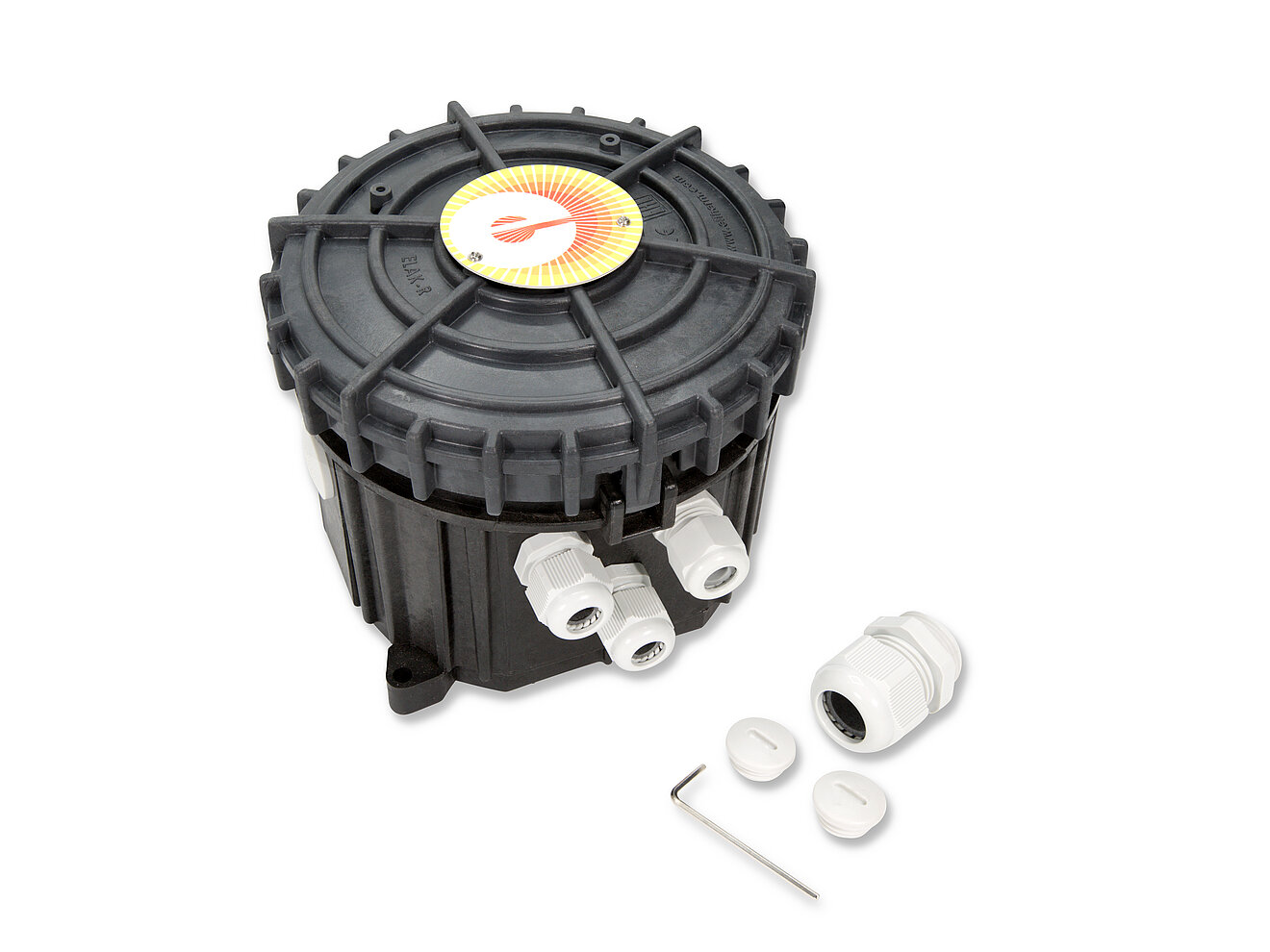

Anschlusskasten

ELAK-R1

Der innovative Anschlusskasten ELAK-R1 bietet mehrere Vorteile:

Das eingeführte Kabel muss aufgrund der Form des Kastens nicht stark gebogen werden – das schützt das Kabel vor Beschädigungen.
Der einzigartige Schnappverschluss ermöglicht ein schnelles Schließen des Deckels ohne Einsatz von Werkzeug. Eine Sicherheitsverschraubung mit beigefügtem Werkzeug verhindert, dass der Deckel sich verschiebt.
Zusätzliche Befestigungsmöglichkeiten für Kennzeichnungsschilder ermöglichen eine sichere Identifizierbarkeit von Heizkreisen in komplexen Anlagen.

Sternpunkt für 3x ELKM-AG

Technische Daten

Anwendungen

Frostschutz

Temperaturhaltung

Behälter, Silos, Tanks

Gebäudetechnik

Industrie

Pumpen, Ventile

Rohrleitungen

Technische Vorteile

keine statische Aufladung
hohe Stabilität und Robustheit
schnelles Schließen des Deckels ohne Einsatz von Werkzeug
kundenseitiges Kennzeichnungsschild möglich

Technische Daten

Abmessungen	(ca.) Ø 154,5 mm, Höhe: 125 mm
Anschlussquerschnitt	Versorgungsleitung max. 6 mm², 9-17 mm Durchmesser
Gewicht	0.7 kg
Material	Polyamid, grau
Montage	Wandmontage
Nennspannung	800 V
Nennstrom	max. 32 A je Klemme 6 mm²
Schutzart	IP 65
Umgebungstemperatur	-45 °C bis +50 °C
