für Pt 100 Temperatursensoren

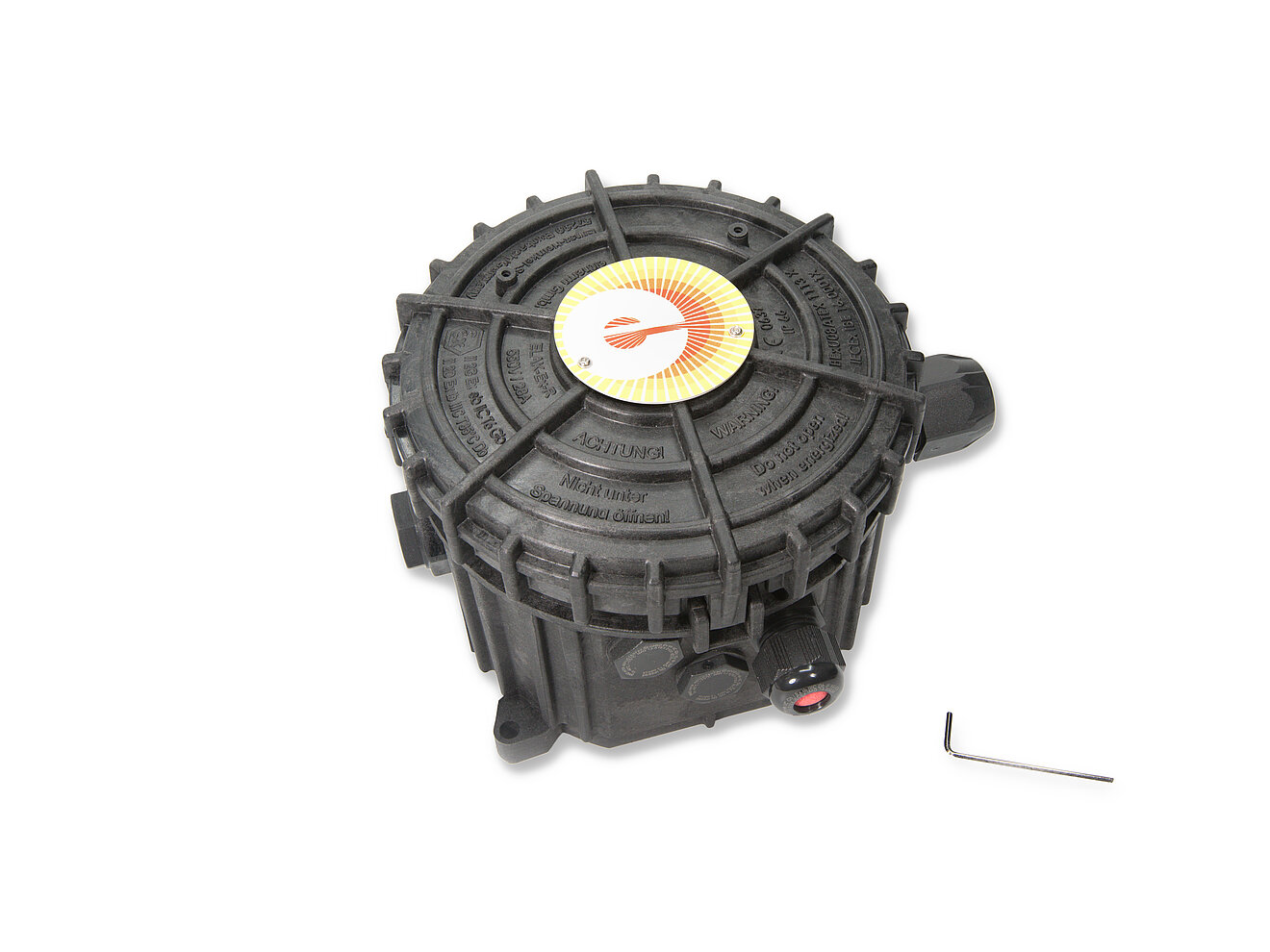

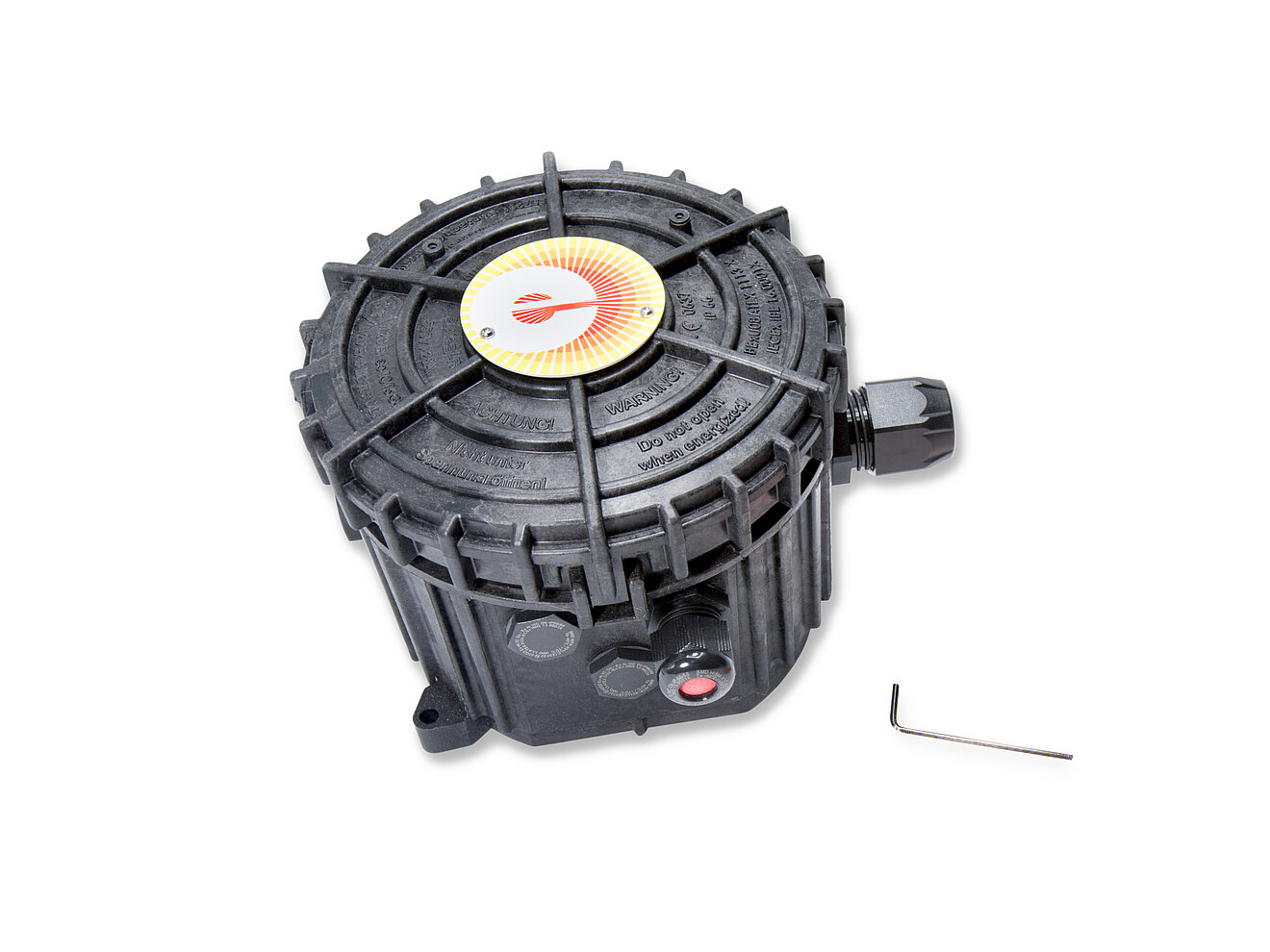

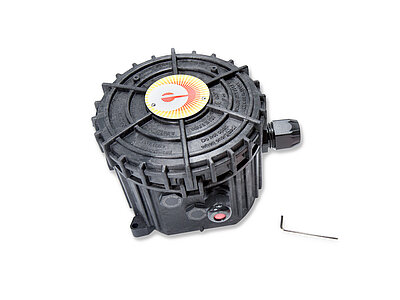

ELAK-Ex-R8 & R8i

Name: ELAK-Ex-R8 & R8i
Availability: InStock

Anschlusskasten, rund für den Ex-Bereich

Der für explosionsgefährdete Bereiche entwickelte Anschlusskasten ELAK-Ex-R bietet eine Vielzahl praxisgerechter Funktionen. Die speziell ausgelegte Gehäuseform ermöglicht eine Kabeleinführung mit geringer Biegebeanspruchung und schützt das Kabel dadurch vor Beschädigungen. Eine Sicherheitsverschraubung, die mit dem beiliegenden Werkzeug betätigt wird, sichert den Deckel zuverlässig gegen unbeabsichtigtes Verschieben. Ergänzende Befestigungsmöglichkeiten für Kennzeichnungsschilder gewährleisten eine eindeutige Identifizierung der Heizkreise selbst in komplex aufgebauten Anlagen. Der Anschlusskasten ist für die Wandmontage geeignet.

Geeignet für:

Anschluss von ein oder zwei Pt 100 Temperatursensoren oder ein oder zwei Pt 100 [ib] Temperatursensoren

Technische Daten

Anwendungen

Frostschutz

Temperaturhaltung

Rohrleitungen

Pumpen, Ventile

Behälter, Silos, Tanks

Industrie

Technische Vorteile

Keine statische Aufladung
Schnappverschluss ermöglicht schnelles Schließen des Deckels ohne Einsatz von Werkzeug
Erhöhte mechanische Sicherheit durch runde Bauform
Befestigungsmöglichkeit für kundenseitiges Kennzeichnungsschild

Technische Daten

Abschluss	Polyamid, keine statische Aufladung
Ex-geeignet	Ja
Gehäuseabmessung	Ø 150 mm, Höhe 125 mm
Gewicht	0.7 kg
Klemmen Heizleitung	max. 6 mm² (optional 10 mm²)
Klemmen Temperatursensor	max. 1.5 mm²
Montage	Wandmontage
Nennspannung	max. 550
Nennstrom	max. 28 A je Klemme
Schutzart	IP65
Umgebungstemperatur	- 40 °C bis + 50 °C
Verschraubungen	Polyamid
