ELAK-Ex-R5

Name: ELAK-Ex-R5
Availability: InStock

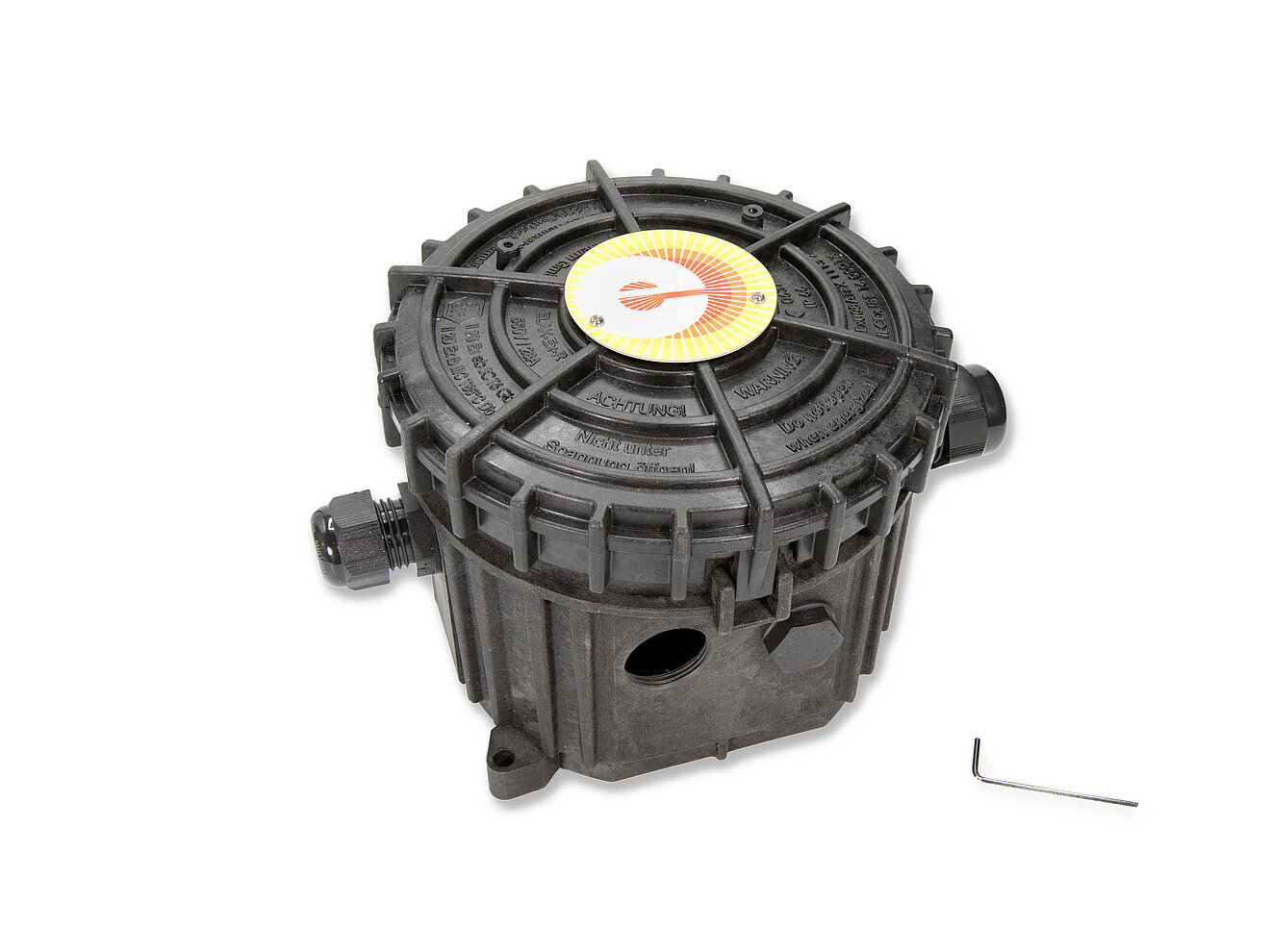

Anschlusskasten, rund für den Ex-Bereich

Der ELAK-Ex-R5 ist ein Anschlusskasten für explosionsgefährdete Bereiche und überzeugt durch eine anwenderfreundliche Konstruktion. Die Gehäuseform reduziert die notwendige Biegung des eingeführten Kabels und trägt so zum Schutz vor mechanischen Belastungen bei. Eine Sicherheitsverschraubung verhindert mithilfe des mitgelieferten Werkzeugs ein Verschieben des Deckels. Zusätzliche Befestigungsmöglichkeiten für Kennzeichnungsschilder erleichtern die eindeutige Kennzeichnung einzelner Heizkreise in umfangreichen Anlagen. Der Anschlusskasten ist für die Wandmontage ausgelegt.

Geeignet für:

Anschluss von 1 ELSR + EL-CT

Technische Daten

Anwendungen

Frostschutz

Temperaturhaltung

Rohrleitungen

Pumpen, Ventile

Behälter, Silos, Tanks

Industrie

Technische Vorteile

Keine statische Aufladung
Schnappverschluss ermöglicht schnelles Schließen des Deckels ohne Einsatz von Werkzeug
Erhöhte mechanische Sicherheit durch runde Bauform
Befestigungsmöglichkeit für kundenseitiges Kennzeichnungsschild

Technische Daten

Abschluss	Polyamid, keine statische Aufladung
Ex-geeignet	Ja
Gehäuseabmessung	Ø 150 mm, Höhe 125 mm
Gewicht	0.7 kg
Klemmen Heizleitung	max. 6 mm² (optional 10 mm²)
Klemmen Temperatursensor	max. 1.5 mm²
Montage	Wandmontage
Nennspannung	max. 550
Nennstrom	max. 28 A je Klemme
Schutzart	IP65
Umgebungstemperatur	- 40 °C bis + 50 °C
Verschraubungen	Polyamid
