für ELKM

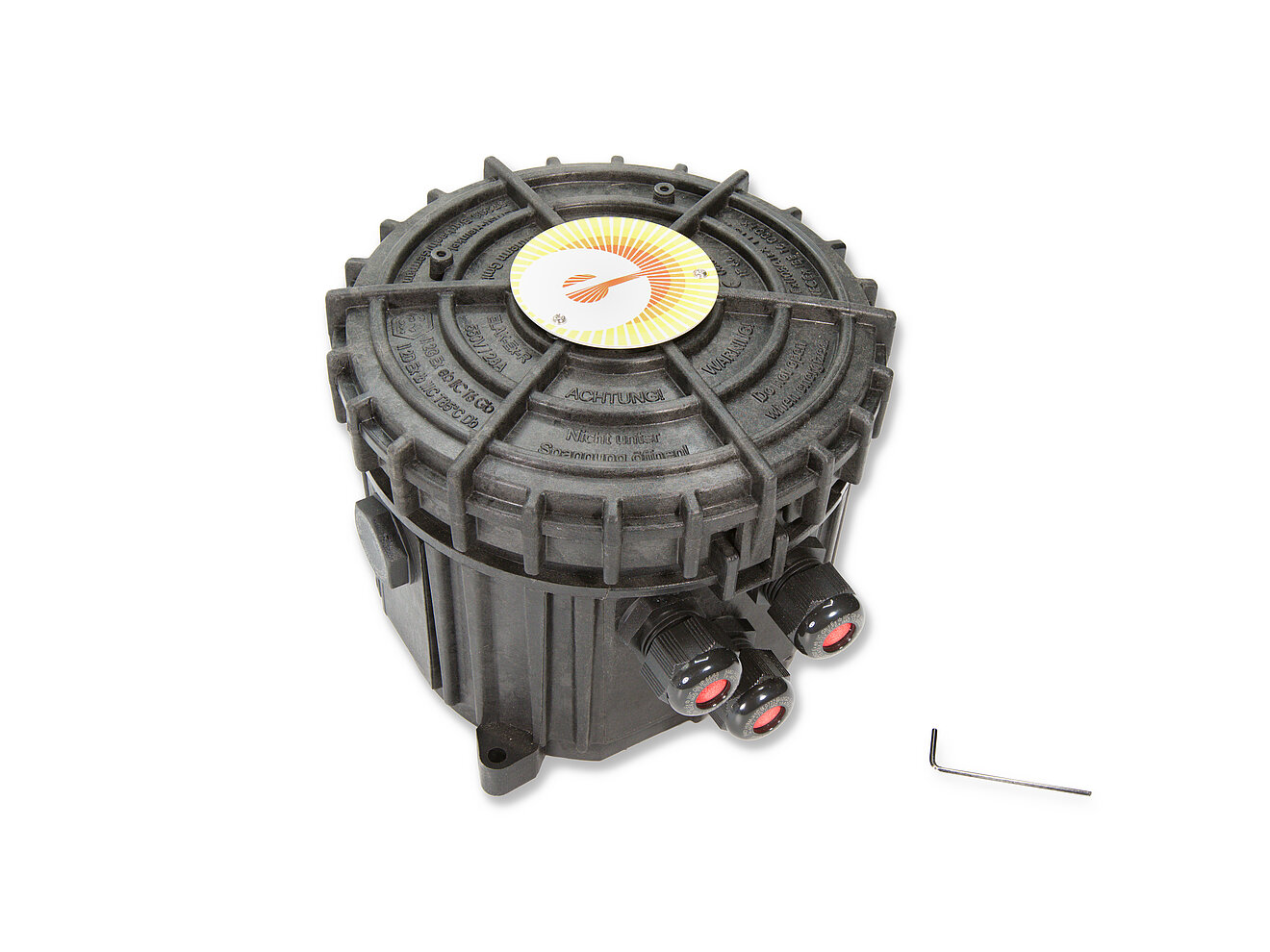

ELAK-Ex-R1

Name: ELAK-Ex-R1
Availability: InStock

Anschlusskasten, rund für den Ex-Bereich

Der innovative Anschluss-Kasten ELAK-Ex-R1 ist nach der Ex-Schutzrichtlinie 94/9/EG (ATEX 95) für die Anwendung in explosionsgefährdeten Bereichen geeignet und bietet, bedingt durch seine außergewöhnliche Form, viele Vorteile. Das eingeführte Kabel muss aufgrund der Form des Kastens nicht stark gebogen werden. Dies schützt das Kabel vor Beschädigung. Eine Sicherheitsverschraubung mit beigefügtem Werkzeug verhindert, dass der Deckel sich verschiebt. Zusätzliche Befestigungsmöglichkeiten für Kennzeichnungsschilder ermöglichen eine sichere Identifizierbarkeit von Heizkreisen in komplexen Anlagen. Geeignet für Wandmontage.

Geeignet für:

Sternpunkt für Anschluss ELKM-AG-**

Technische Daten

Anwendungen

Frostschutz

Temperaturhaltung

Rohrleitungen

Pumpen, Ventile

Behälter, Silos, Tanks

Industrie

Technische Vorteile

Keine statische Aufladung
Schnappverschluss ermöglicht schnelles Schließen des Deckels ohne Einsatz von Werkzeug
Erhöhte mechanische Sicherheit durch runde Bauform
Befestigungsmöglichkeit für kundenseitiges Kennzeichnungsschild

Technische Daten

Abschluss	Polyamid, keine statische Aufladung
Ex-geeignet	Ja
Gehäuseabmessung	Ø 150 mm, Höhe 125 mm
Gewicht	0.7 kg
Klemmen Heizleitung	max. 6 mm² (optional 10 mm²)
Klemmen Temperatursensor	max. 1.5 mm²
Montage	Wandmontage
Nennspannung	max. 550
Nennstrom	max. 28 A je Klemme
Schutzart	IP65
Umgebungstemperatur	- 40 °C bis + 50 °C
Verschraubungen	Polyamid
