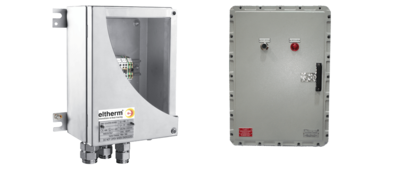

Steuerungsanlagen

EL-PCP/Ex

für den Ex-Bereich

Steuerungsanlagen für Begleitheizung im explosionsgefährdeten (Ex) Bereich werden von eltherm ausgelegt und bei qualifizierten Herstellern gefertigt. Damit ist der sichere Begleitheizungsbetrieb im Ex-Bereich gewährleistet. Die Montage der Steuerungsanlagen ist einfach und sicher. Leistungsschalter sind sehr einfach zu bedienen. Ein aufklappbares Sichtfenster erlaubt die Bedienung von außen, auch im laufenden Betrieb. Die Schalterposition ist jederzeit sichtbar.

Stromverteilung für Beleuchtung und Begleitheizung
Nominalspannung 6-40 A, Auslösestrom 30 mA, Schaltleistung 10 kA

Die Standardausführung verfügt über 10 bis 36 Ausgangsleitungen und sind für rated Betriebsspannungen bis 160 A ausgelegt. Ausführungen nach Spezifikationen sind jedezeit möglich.

Technische Daten

Anwendungen

Temperaturhaltung

Frostschutz

Behälter, Silos, Tanks

Technische Vorteile

Kundenspezifische Ausführung möglich
Sicherungsautomat, C-Characteristik
Fehlerstromschutzschalter mit Überspannungsschutz, C-Charakteristik
Klemmgrößen von 1,5 bis 16 mm²

Technische Daten

Anwendungsklassen (Zonen)	21, 22, 1, 2
Ausgänge	10, 16, 20, 25 A
Bemessungsspannung	230-400V 50/60Hz
Ex-geeignet	Ja
Kabeleinführung	von M20 - M72
Klemmverbindungen	bis 35mm²
Material	Polyester, Umgebungstemperatur: - 20 °C bis + 40 °C (weitere Ausführungen auf Anfrage), Größe: 190 x 75 x 55 mm bis 600 x 250 x 160 mm
Material	Edelstahl (1.4301. AISI 304, gebürstet), Umgebungstemperatur: - 40 °C bis + 55 °C, Größe: 150 x 150 x 80 mm
Schutzart	IP66
Umgebungstemperatur	- 20 °C bis - 40 °C (andere auf Anfrage)
