Steuerungsanlagen

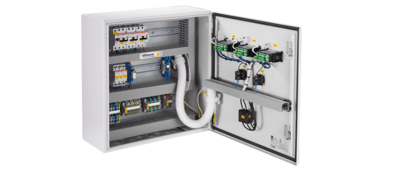

EL-PCP

Name: EL-PCP
Availability: InStock

im nicht explosionsgeschützten Bereich

Standard-Steuerungsanlagen (PCP: Power & Control Panels) für die Stromversorgung, Regelung und Überwachung elektrischer Begleitheizungen decken einen Großteil der typischer Anwendungen bei Industrie-, Öl-, Gas-, Chemie und Petrochemie-Anlagen oder Kraftwerken ab.Diese modularen eltherm Steuerungsanlagen decken alle Einsätze in nicht-explosionsgeschützten Anwendungen ab. Sie sind für 1 bis 15 Heizkreise ausgelegt..

Typ EL-PCP 1 bis 3-phasig, 1 bis 15 Heizkreise

Bestückung allgemein (Beispiel):

1x Hauptschalter 20A, 1-pol.
1x Leitungsschutzschalter B6A, 1-pol.
1x Meldeleuchte weiß (betriebsbereit)
1x Meldeleuchte rot (Sammelstörung)
1x Koppelrelais (Sammelstörmeldung, 1 W. potentialfrei)

Bestückung pro Heizkreis (Beispiel):

1x Temperaturregler ELTC-21 (Hutschienenregler)
1x FI/LS C16/0,03A, 2-pol.
1x Leistungsschütz

Technische Daten

Anwendung

Industrie

Technische Vorteile

Modulare bauweise
Erleichterte Planung; Einfacher Aufbau und Montage
Bewährte Konstruktion und hohe Qualität
Geringer Auslegungsaufwand
Keine gesonderte Abnahmeprüfung
Optimierte Zeitplanung
Schnelle Verfügbarkeit und kurze Lieferzeiten
Kostenoptimierung
Sicherheit

Technische Daten

Bemessungsspannung	230/400 V, 50/60 HZ
Material	pulverbeschichtet RAL 7032
Norm	EN 62395-2:2013; IEC 62395-2:2013
Schutzart	IP55
Umgebungstemperatur	ELT-GP2 0 bis + 45 °C
Umgebungstemperatur	ELTC-21 - 25 bis + 55 °C
Umgebungstemperatur	ELTC-41 - 25 bis + 55 °C
Verschraubungen	Kunststoff-Kabelflanschplatte mit metrischer Vorprägung
