bis +250 °C
Beheizte Druckschläuche
Unsere beheizten Druckschläuche in den Nennweiten DN 4 bis DN 25 ermöglichen die zuverlässige Erwärmung, Temperaturhaltung und den wärmeverlustarmen Transport verschiedenster Medien. Sie werden bevorzugt an beweglichen Anlagen- und Maschinenteilen eingesetzt und eignen sich unter anderem für Öle, Fette, Wachs, Harz, Teer, Farben, Wasser, Klebstoffe, Kunststoffe, Vergussmassen sowie Lebensmittel.
Anwendungen
Dampfreiniger
Kleberoboter, Epoxydharzanlagen, Verpackungsanlagen, Farbspritzanlagen, Dosieranlagen, Verbindungstechnik/Heißleimanlagen, Verpackungs-, Klebstoff- und Etikettiermaschinen, PU-Verschäumung, Klebstoffe, Farben
Rohrreinigung, Waschanlagen, Abfüllanlagen, Chemikalien, Öle, Lebensmittel
Technische Vorteile
- Einsatztemperatur: +5 °C bis +250 °C im Standard
- Nennweiten: 4 mm bis 25 mm im Standard
- anwendungsoptimierte Heizleitungen
- mit Heizkabeln aus eigener Produktion
- für die Automobilindustrie als silikonfreie/LABS-freie Version erhältlich

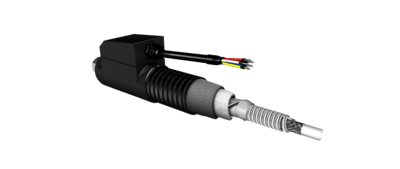

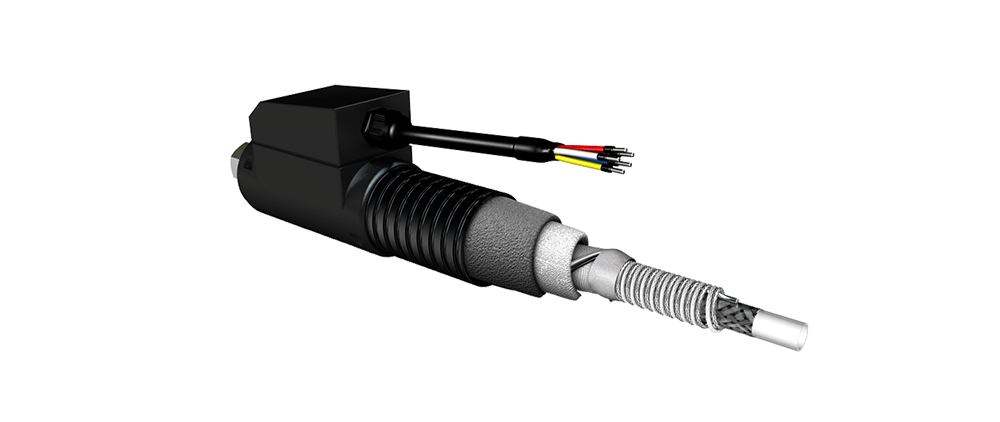

Produktighlights
Anschlusskabel
Standardmäßig werden Sensor- und Anschlusskabel getrennt herausgeführt. Die Standard- Anschlusskabellänge beträgt jeweils 1,5 m. Auf Wunsch kann an die Anschlussleitung jeder handelsübliche Stecker montiert werden.
Anschlussarmatur
connects the heating hose to the system part (connection, spray nozzle, etc.)
Endkappen
Die Endkappen bilden beidseitig den Endabschluss des Heizschlauches. Die integrierte Zugentlastung sorgt für zuverlässige Entlastung des Anschlusskabels. Die Endkappen sind standardmäßig in Silikon, EPDM, Kunststoff (Polyamid) sowie galvanisiertem Metall verfügbar.
Außenmantel
Anwendung, Biegradius & Umgebungstemperaturen bestimmen die Wahl des Außenmantels. Der Außenmantel schützt den Heizschlauch zuverlässig vor Feuchtigkeit, Witterung, äußeren Umwelteinflüssen sowie mechanischen Belastungen.
Isolierung
Die Isolierung richtet sich nach der max. Betriebstemperatur sowie der Wahl des Außenmantels. Grundsätzlich werden spezielle Thermo-Vielstoffe sowie Schaumschläuche (bis 100°C Elastomerschaumschlauch, bis 250°C Silikonschaumschläuche) verwendet.
Heizkabel und Abstandhalter
Heizkabel: Das Grundelement, das Widerstandsheizkabel, stammt aus eigener Produktion. Eltherm setzt hier ausschließlich fluorpolymer-isolierte Heizkabel ein. Standardmäßig setzen wir bis max. 250°C hier unser Heizkabel ELKM-AE ein.
Abstandshalter: Der Abstandshalter aus geflochtener Glasseide schützt das Heizkabel zuverlässig bei Biegeanspruchung vor mechanischer Beschädigung und Hot-Spots.
Sensor
Zur Regelung ist ein Temperatursensor zwischen der Innenseele und dem Heizkabel montiert. Zur weiteren Temperaturerfassung können weitere Sensoren an jeder beliebigen Stelle montiert werden. Standardmäßig verwenden wir PT-100 Sensoren in 2-Leiter-Technik. Darüber hinaus kann auch nahezu jeder marktübliche Temperatursensor (z.B. Thermoelement Typ K / J, PT-100 usw.) integriert werden.
Innenseele
Technische Daten
| Betriebsdrücke | bis 500 bar |
| Durchmesser | DN 4 bis DN 25 mm |
| Nenntemperatur | +5 °C bis +250 °C |
| Spannung | 12 V bis 500 V |
